Катера для мелководья: основные отличительные и конструктивные особенности.

Водоизмещающие моторные яхты пользуются неизменным спросом во всем мире. Они считаются признаком респектабельности и хорошего вкуса.

Большинство известных судоверфей, строящие водоизмещающие яхты по индивидуальным проектам, имеют пакет заказов на несколько лет вперед. Именно поэтому самые нетерпеливые покупатели вынуждены приобретать водоизмещающие суда на вторичном рынке. При этом все суда, изготовленные на солидных верфях, имеют срок службы не один десяток лет. Но чем же так хороши водоизмещающие яхты, преимущества которых перед глиссирующими судами очевидны для многих яхтсменов?

Steeler NG 65 S

Уже пятый год подряд лодки голландской верфи Steeler становятся номинантами премии «Европейская лодка года». В этом году компания не разочаровала своих поклонников и презентовала новую стальную модель NG 65 S, выполненную в традиционном североевропейском стиле.

Пост управления в салоне NG 65 S гармонично объединен с гостиной, поэтому можно без проблем одновременно управлять лодкой и общаться с гостями. Камбуз и кают-компания находятся под палубой, здесь же размещаются три пассажирских каюты, а также четырехместная каюта для экипажа.

Steeler предлагает лодку с полностью кастомными интерьерами, при этом судно можно заказать в трех вариациях — с закрытым салоном, в двухпалубном варианте и с флайбриджем.

На Boot Dusseldorf: зал 6, стенд A77

Водоизмещающий режим

Это наиболее экономичный режим движения судна. В нем ходят все большие морские и речные суда. Скорость зависит от обводов судна и длины ватерлинии. Судно поддерживается на плаву исключительно за счёт силы выталкивания.

Движение катамарана в водоизмещающем режиме

При увеличении скорости с 10 до 17 км/ч корма будет сползать в яму

• Оптимальная скорость составляет 8-10 км/ч. В этом режиме расходуется наименьшее количество топлива на расстояние. Это скорость любого максимально загруженного катамарана Мастеркат с двигателем 5 л.с. Судно идет без дифферента, волнообразование небольшое.
• Для не глиссирующих катамаранов с двигателями 5-10 л.с. с небольшой загрузкой (20-30% от грузоподъемности) Скорость составляет 17-22 км/ч – она не является оптимальной с точки зрения расхода топлива (это уже переходный режим), но является компромиссом между скоростью и экономичностью. Судно имеет небольшой дифферент на корму.
• При увеличении мощности до 20-25 л.с. скорость не превысит 28 км/ч. При скорости более 20 км/ч дифферент на корму и волнообразование сильно увеличиваются. Энергия мотора расходуется на «заталкивание» судна на носовую поперечную волну. Для преодоления этого эффекта мы разработали специальные глиссирующие катамараны, на которых баллоны оснащены скегами и скорость достигает 40 км/ч.

Linssen 45 Sedan

45 Sedan получила новую запатентованную форму корпуса Softchine Prestressed Hull (SPH®), поэтому во время плавания лодка испытывает меньшее сопротивление, создает меньше шума и отличается экономичным расходом топлива.

Каждая деталь на судне продумана до мелочей. Для комфортной швартовки рядом с водителем установлена раздвижная дверь, позволяющая быстро добраться до утки. Просторный салон оснащен камбузом, обеденной зоной и множеством шкафчиков для хранения припасов и кухонной утвари. Для большей экономичности на крыше салона установлены две солнечные батареи.

Под палубой 14-метровой лодки скрываются два санузла и две двухместные каюты.

На Boot Dusseldorf: зал 17, стенд A24

Какой тип судна лучше?

Помимо желания продемонстрировать свои статус и уровень дохода, перед приобретением водоизмещающей яхты следует решить, где она будет использоваться. Если будущий владелец любит скорость и непродолжительные морские путешествия, а держать яхту собирается, например, в хорошо оборудованных зарубежных портах, то ему лучше подойдут глиссирующие катера. Они развивают высокую скорость, дают возможность быстро попасть в нужное место, у них более низкая цена по сравнению с водоизмещающими судами. Такие корабли хороши для использования, например, в Адриатике или Средиземном море. К их недостаткам стоит отнести высокий расход топлива, невозможность выйти в открытое море в непогоду, а также необходимость ночевок в защищенных бухтах. То есть такая яхта хороша для однодневных переходов на большие расстояния при спокойной погоде.

Holterman 53 Commander

Презентованная в середине 2020 года 53 Commander от голландской верфи Holterman получила просторный закрытый салон с панорамным остеклением. При этом габариты лодки позволяют владельцу свободно путешествовать и по узким каналам Европы с низкими мостами, и по океанским просторам.

Судно оборудовано парой экономичных 140-сильных двигателей Volvo Penta D4, отличающихся пониженным выбросом вредных веществ.

Водоизмещающие катера

Главная → Модельный ряд

СКИФ-21 NEW 2017

СКИФ 21

СКИФ 23

Comfy 25

Катер — это небольшое судно повышенной мореходности, длиной более 6 метров, имеющее рубку, увеличенный запас топлива и воды, набор элементов жизнедеятельности (спальные места, камбуз, гальюн, умывальник, навигационные приборы и т.д.), позволяющих совершать дальние поездки и находиться на воде в автономном режиме, как минимум сутки.

Водоизмещающие катера предназначены для экономичного и очень спокойного передвижения по воде, позволяющего получать большое удовольствие от размеренных и многодневных путешествий в кругу семьи и близких друзей.

Катера СКИФ производятся из композитных материалов на основе дерева и характеризуются уменьшенным весом, отличной прочностью, привлекательным внешним видом и легкостью хода. Их корпуса тщательно проектируются под конкретный режим плавания и адаптируются к российским условиям, что позволяет добиваться высокой экономичности плавания под моторами рекомендованной мощности. Они предназначены для широкого круга применения: путешествий и прогулок, охоты и рыбалки, спорта и активного отдыха, перевозки грузов и людей, решения служебных и специальных задач.

Катера СКИФ не требуют специального ухода. В зимний период они могут храниться в проветриваемом помещении или на улице под тентом. Поддержание хорошего внешнего вида также не требуют особых усилий — восстанавливать поверхности можно обычными лакокрасочными материалами. Мелкие повреждения быстро устраняются с помощью эпоксидной смолы; главное при этом, чтобы не оставалось незащищенных участков поверхности дерева. Даже крупные поломки легко устранить при помощи дерева или фанеры, стеклоткани и эпоксидной смолы. Как показывает практика, такие катера при надлежащем уходе служат своим владельцам десятки лет.

Как правило, каждая модель катера, в зависимости от условий эксплуатации, может иметь несколько различных модификаций. В частности, возможны различные варианты внешнего вида судна, его планировки и застройки. Заказчику предоставляется право выбрать тип, марку и мощность подвесного бензинового или стационарного дизельного двигателя. Также для каждой модели имеется свой список дополнительных опций, включающих тенты и релинги, варианты отделки и мебели, навигацию и спутниковую связь, музыку и ТВ, кухонное оборудование и сантехнику, а также другие различные приборы и устройства.

По спецзаказу мы строим катера «Премиум» класса с элементами индивидуальной отделки из массива дерева, а также катера класса «Люкс» с использованием ценных пород красного дерева, дизайнерской мебели и разнообразного дополнительного оборудования.

Все серийные катера сертифицированы, имеют гарантию один год и сопровождаются полным пакетом документов, необходимых для их регистрации.

Silent 55

Многокорпусник Silent 55 заслуживает внимания благодаря неограниченной дальности хода. На лодке установлено два электрических двигателя, которые питаются от солнечных батарей. Владельцу не нужно тратить баснословные суммы на топливо и досконально рассчитывать маршрут, путешествие ограничивается только его фантазией.

Если добавить к этому элегантный продуманный дизайн, просторный салон, комфортные каюты и отсутствие шума от двигателей, то получится действительно привлекательный вариант. А те, кто пока еще до конца не привык к альтернативным источникам энергии, могут заказать катамаран с дизель-электрической силовой установкой. На Boot Dusseldorf: зал 15, стенд А60

Когда стоит выбрать водоизмещающую моторную яхту?

Если же планируются продолжительные морские или океанические путешествия в комфортных условиях, не предусматривающие частые заходы в порты для дозаправки или пополнения пресной воды, то наилучшим вариантом будет покупка водоизмещающей моторной яхты. Она будет дешевле в эксплуатации, однако развивает меньшую скорость. Зато на ней можно самостоятельно добраться, например, до Карибских островов зимой для продления летнего сезона.

В Европе водоизмещающие моторные катера активно используются, например, в Голландии для путешествий по рекам и каналам, где скорость ограничена шлюзами и низкими мостами. В России они подойдут, например, для путешествий по рекам Подмосковья, где судно глиссирующего типа не сможет продемонстрировать свои скоростные качества.

Таким образом, водоизмещающие моторные яхты являются комфортабельными, приспособленными к длительному автономному плаванию, недорогими в эксплуатации, но тихоходными по сравнению с глиссерными и полуглиссерными судами.

Сравнение компоновки двигателей и типов движителя.

Малоразмерные суда с навесными двигателями являются гораздо практичнее аналогов, поскольку, при необходимости, на них можно достаточно быстро установить другой, более мощный мотор. Однако, такая компоновка излишне усложняет конструкцию корпуса, что ведёт к удорожанию катера в целом. Как правило, для рыбалки на мелководных реках либо заболоченных озёрах достаточно мотора мощностью 20-25 лошадиных сил, а встроенные силовые агрегаты примерно соответствует этим параметрам.

Водомётный движитель обеспечивает плавсредству отличную манёвренность, а также хорошую динамику разгона, однако, он сильно проигрывает гребному винту при движении по заболоченной местности. Поэтому, при выборе судна следует определиться с тем, в каких условиях оно чаще всего будет эксплуатироваться. Подводя итоги, хотелось бы более подробно описать несколько марок малоразмерных судов с малой осадкой от различных производителей.

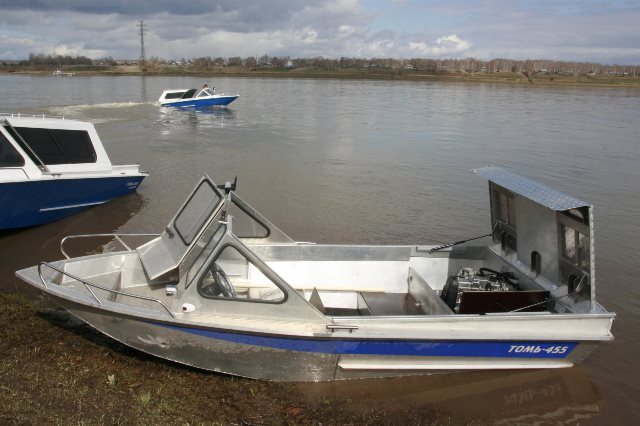

Водомётный катер «Томь 455»

Водомётный катер «Томь 455» имеет корпус из алюминиевого сплава и обладает не только отличными скоростными характеристиками, но и маневренностью. Катер оснащён бензиновым мотором, мощностью 70 лошадиных сил, что позволяет ему при полном водоизмещении равном 800 кг развивать скорость до 45 км/ч.

Конструктивные особенности катеров для мелководья.

К основным конструктивным особенностям мелководных катеров следует отнести плоское днище, а также относительно большую ширину корпуса. Благодаря этим особенностям, подобные плавсредства способны начинать движение по поверхности воды глубиной всего 25-30 сантиметров, а набрав скорость могут глиссировать по болотистым участкам, глубина воды на которых не превышает 6-10 сантиметров.

Следует отметить, что мелкосидящие катера могут отличаться друг от друга материалом корпуса, а так же компоновкой двигателя и типом движителя. На сегодняшний день, при изготовлении корпусов мелководных плавательных средств применяют алюминиевые сплавы и углепластик, моторы условно можно разделить на навесные и встроенные, а в качестве движителя применяют либо гребной винт, либо водомёт.

Глиссирование

Чтобы выйти из переходного режима нужно, чтобы набегающий поток вытолкнул судно вверх. При этом осадка судна снижается, и оно перестаёт создавать поперечную волну и тратить энергию на её преодоление. В этом глиссирующем режиме судно поддерживается на плаву в основном за счёт силы потока, а скорость ограничена только силой трения и силой ветра, а также шагом винта и оборотами мотора.

Обычные круглые баллоны неглиссирующего катамарана

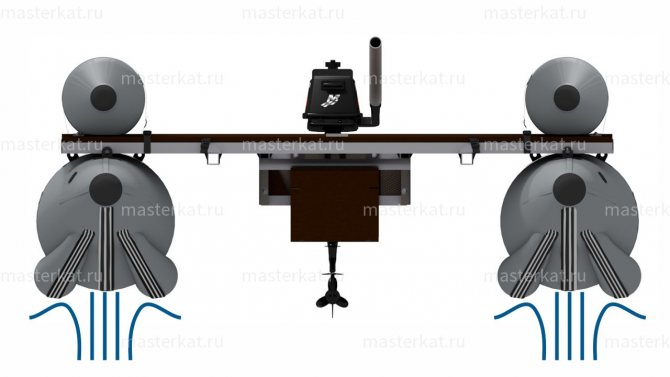

Баллоны со скегами на моделях К53S и К47S

В круглых баллонах обычных катамаранов набегающий поток не выталкивает катамаран вверх, он просто обтекает баллоны. Для того, чтобы вытолкнуть судно необходимо отразить поток воды в одном направлении вниз, для этого нужна плоская опора. Чтобы сделать баллон плоским, мы наклеиваем дополнительные маленькие баллоны снизу основного. Эти баллоны называются скегами.

Поток обтекает круглые баллоны

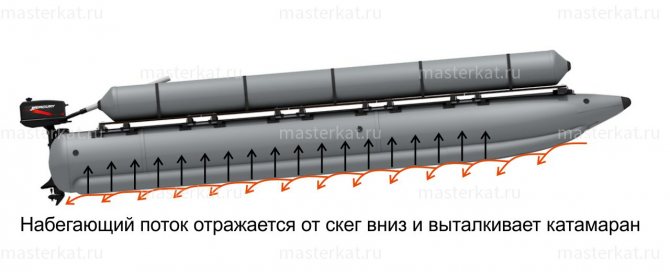

Баллоны со скегами отражают поток

Скеги создают глиссирующую подушку, которая позволяет вытолкнуть катамаран из воды. Мы разработали две серийные модели со скегами.

• Глиссирующий катамаран и тримаран К47S – судно с палубой 325х200 см. Минимальный мотор 10 л.с., рекомендуем от 15 л.с. и выше.
• Глиссирующий катамаран и тримаран К53S– судно с палубой 400х200 см. Минимальный мотор 15 л.с., рекомендуем от 20 л.с.

Выход в режим глиссирование (скорость при которой не образуется поперечная волна и пропадает дифферент на корму) происходит на 25 км/ч. Соотношение мощности мотора к выталкиваемому весу составляет 1 л.с. на 25 кг веса. Это означает, что мотор мощностью 10 л.с. Способен вывести в режим глиссирования 250 кг веса. Если вычесть вес глиссирующего катамарана К47S и мотор и бак, то остаётся 100кг полезной нагрузки. На практике скорость с одним пассажиром на К47S с мотором 9.9 л.с. составила 28 км/ч.

Прототип глиссирующего катамарана К47S с укороченной палубойГлиссер К47S

При этом катамараны глиссирующие катамараны Мастеркат со скегами имеют почти такие же характеристики в водоизмещающем режиме, как и другие катамараны. В режиме глиссирования они имеют очень высокую остойчивость и стабильность.

Сравнение скорости катамаранов

При выборе глиссирующего катамарана необходимо учитывать мощность мотора, т.к. слабый мотор не сможет вытолкнуть катамаран. Для катамарана К47S мы рекомендуем от 10-25 л.с. При 10 л.с. Катамаран сможет глиссировать с одним человеком и небольшим количеством снаряжения. Для катамарана К53s оптимальным будет мотор от 20 л.с. Глиссирующий катамаран значительно расширяет географию путешествий и рыбалки.

Катамаран К-47S. Скеги. Глиссирование. Дистанционное управление.

Подтверждение теории

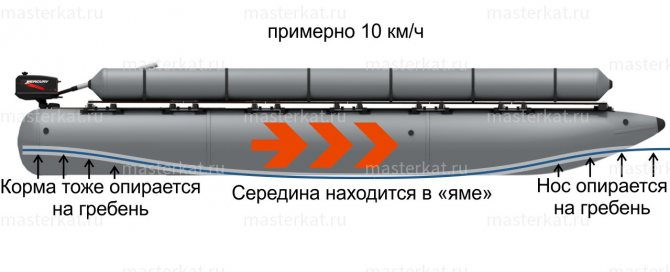

На фото ниже как раз виден небольшой прогиб в центре катамарана из-за того, что он опирается на 2 гребня. На другом фото видно как притапливается корма и задирается нос. Однако, корма находится еще не в самой нижней точке, поэтому волнообразование не сильное.

Оптимальный водоизмещающий режим, дифферент отсутствует.

Начало переходного режима, дифферент на корму. Скорость 12-13 км/ч, поэтому дифферент не сильный.

Переходный режим

С ростом скорости судна длина и амплитуда носовой поперечной волны продолжает увеличиваться. Появляется дифферент на корму. Энергия мотора расходуется на заталкивание судна на передний гребень волны.

Переходный режим – режим движения в котором создается большая поперечная волна, присутствует дифферент на корму называется переходным, а силы набегающего потока воды не хватает, чтобы вытолкнуть судно из воды. При этом не все суда могут выйти из переходного режима, зависит от обводов судна.

Становится понятно, что преодоление носовой поперечной волны требует больших затрат энергии мотора, поэтому переходный режим является наименее оптимальным с точки зрения расхода топлива. Расход растет, а скорость увеличивается незначительно.

Чем мощнее мотор, тем глубже будет опускаться корма и выше нос. Энергия будет расходоваться на не на ускорение, а на волнообразование.
