Общие сведения

Моторный катер «Амур» выпускался на авиационном заводе им. Ю. А. Гагарина с 1968 года. Катер выпускался в нескольких модификациях «Амур-2», «Амур-3», «Амур-М», «Амур-Д». Модификации лодки отличаются типом расположения гребного винта и наличием рубки у модификации «Амур-2». Все Амуры комплектовались стационарным двигателем «Москвич-412». На модификациях была применена поворотно-откидная колонка для выноса гребного винта за корму катера. Такая компоновка позволила повысить защиту гребного винта и увеличить полезное пространство в кокпите. Катер безусловно можно было бы отнести к премиум-сегменту лодок, доступных для приобретения населением. Более 5,5 метров длиной, со стационарным двигателем и стоимостью, сравнимой с автомобилем, «Амур» был доступен далеко не каждому в СССР.

Водометный катер «Восток»

Комсомольский-на-Амуре авиазавод им. Ю. А. Гагарина, идя навстречу пожеланиям покупателей, помимо основной базовой модели катера «Амур-М» (см. здесь) освоил еще несколько модификаций: катер «Амур-2» и «Амур-3» (см. здесь) с поворотно-откидной колонкой (первый из них оборудован комфортабельной каютой), катер «Восток» — с водометным движителем.

Все модели выпускаются практически в одном корпусе, изготовляемом из коррозионно-стойких даже в морской воде алюминиево-магниевых сплавов. На все модели устанавливается один и тот же конвертированный двигатель «412Э» мощностью 60 л. с., который обеспечивает скорость около 40 км/ч.

Катерам семейства «Амур» разрешено плавать не только на внутренних водоемах, но и в прибрежной зоне морей при высоте волны до 1,2 м в любое время суток.

Комсомольский-на-Амуре авиационный завод им. Ю. А. Гагарина в 1982 г. наладил серийное производство катера «Восток» с водометным движителем. Корпус катера спроектирован на базе корпуса «Амура-3» с поворотно-откидной колонкой. Это уже четвертая модель, пополнившая семейство катеров «Амур».

Внешне «Восток» отличается компоновкой кормовой части корпуса: для обеспечения удобства обслуживания двигателя и увеличения полезной площади кокпита двигатель закрывается быстросъемным капотом, оклеенным изнутри термозвукоизоляционным материалом. Снаружи капот, как и зашивка бортов кокпита, отделан искусственной кожей. В кормовой части кокпита установлены два съемных мягких сиденья, разделенных капотом двигателя; впереди расположены три мягких кресла, которые легко превратить в спальные места. В зашивке бортов кокпита в носовой части предусмотрены багажники; под приборной доской в районе ДП оборудован шкафчик для хранения продуктов. Во время непогоды кокпит закрывается складным тентом, дуги которого вместе с полотном укладываются в специальной выгородке в районе последнего шпангоута.

Привальный брус на катере «Восток» окантован специальным резиновым профилем, предохраняющим от повреждений при швартовке.

Основные данные катера «Восток»

Длина наибольшая, м 5,5 Ширина наибольшая, м 1,83 Высота борта на миделе, м 0,93 Водоизмещение, т 1,27 Полезная грузоподъемность, кг 400 Пассажировместимость, чел. 4–5 Максимальная мощность двигателя мод. «412Э», л. с. 60 Скорость хода при полном водоизмещении не менее, км/ч 37 Запас горючего, л 100

Водометная установка катера «Восток» Основные данные:

Диаметр рабочего колеса, мм 200 Шаг рабочего колеса, мм 170 Число лопастей, шт 5 Диаметр сопла на выходе, мм 130 Тяга на швартовах на переднем ходу, кгс 290 Тяга на швартовах на заднем ходу, кгс 90 Масса движителя, кг 38

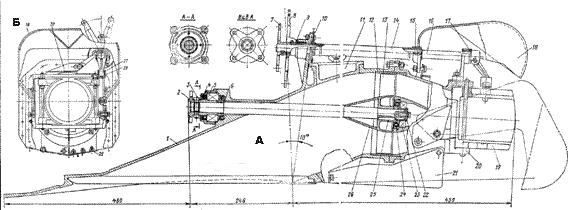

Водометный движитель катера: а — продольный разрез; б — вид с кормы

1 — водовод; 2 — фланец гребного вала; 3 — срезной болт; 4 — манжета сальника I-40×60-I; 5 — подшипник № 3056207; 6 — упорная шайба; 7,8 — качалка реверсивного устройства; 9 — втулка-подшипник; 10 — фланец манжеты; 11 — смотровой лючок; 12 — кольцо; 13 — рабочее колесо; 14 — вал реверса; 15 — водило вала реверса; 16 — вал управления створками; 17 — опорный кронштейн с втулкой; 18 — заслонка заднего хода; 19 — поворотная створка; 20 — корпус сопла; 21 — стабилизатор; 22 — прижнмиая шайба; 23 — шарикоподшипник № 206; 24 — корпус с сальником I-80×60-I; 25 — шпонка; 26 — обтекатель ступицы; 27 — водило вала управления; 28 — шарнир; 29 — защитная решетка; 30 — скоба реверса.

При проектировании водометного движителя конструкторами завода были проанализированы лучшие промышленные и любительские конструкции, получившие распространение в нашей стране, изучен опыт применения водометов за рубежом. Было изготовлено и испытано несколько опытных образцов движителей, которые отличались геометрией водовода. В серийное производство запущен одноступенчатый движитель с сопловым поджатием струи и гидрореверсом. Корпуса водовода и сопла изготовлены литьем из алюминиевого сплава с последующей механической обработкой по посадочным местам. В корпусе водовода предусмотрен смотровой лючок.

Пятилопастное рабочее колесо изготовлено методом точного литья из высокопрочного стального сплава. Для повышения КПД поверхности лопастей отполированы. Зазоры между кромками лопастей и стенками водовода не превышают 0,3 мм. Спрямляющий аппарат имеет семь лопаток. Для экономичного размещения водомета-ка катере и удобства его обслуживания аппарат вынесен наружу за транец катера, как в большинстве зарубежных конструкций.

Управление катером осуществляется двумя синхронно поворачивающимися створками, изменяющими направление струи, выбрасываемой из сопла. При движении катера прямо внутренние стенки створок образуют цилиндр, охватывающий струю. На заднем ходу струя воды, выходящая из сопла перекрывается заслонкой и, отражаясь от правой и левой ее поверхностей, уходит под днище катера. Катер при этом сохраняет управляемость.

Для проверки ходовых качеств катеров «Восток» и «Амур-3» в условиях горных рек осенью 1980 г. два заводских экипажа совершили переход по реке Гур, которая изобилует каменистыми перекатами, заломами, крутыми поворотами; скорость ее течения достигает примерно 25 км/ч. Во время испытаний катер «Восток» развил максимальную скорость 45 км/ч. В среднем он уступал «Амуру-3» около 3 км/ч, зато выигрывал в лучшей проходимости. Отсутствие выступающих частей под днищем катера позволило на максимальной скорости проходить перекаты глубиной 0,25 м.

Во время похода из-за поломок лопастей пришлось сменить четыре винта на поворотно-откидной колонке.

Катер «Восток» дважды принимал участие во Всесоюзных соревнованиях по водно-моторному спорту на приз журнала «Катера и яхты». Во всех видах программы катер выступал стабильно, а в гонке с полной паспортной нагрузкой даже смог опередить «Амур-3», подтвердив преимущество гидрореактивного движителя перед гребным винтом при эксплуатации с большими нагрузками.

Конструкторы и технологи завода работают над дальнейшим усовершенствованием конструкции и технологии изготовления катера «Восток».

Мореходные качества

Изначально катера «Амур» допускались до плавания при высоте волны до 75 см, более поздние модификации позволяли выходить уже при 1,2-метровых волнениях и удаленности от берега до 3 км. При разработке катеров была проведена большая работа по улучшению мореходных качеств этой лодки, но разработчики шли по пути поднятия скул и заострения носовой части при сохранении плоскости днища для поперечной остойчивости катера.

Пожалуйста, оцените лодку и оставьте об этой лодке свой отзыв

Линейка катеров Амур

Каждая модель претерпевала изменения и по конструкции, и по техническим параметрам. Но все катера имеют ряд общих характеристик:

• корпус выполнен из металла;
• двигатель стационарный, расположен в кормовой части судна, в закрытом отсеке;
• крепеж корпуса комбинированный – заклепки с применением электродуговой точечной сварки;
• предусмотрено хождение на веслах, по бортам имеются специальные крепежи для их фиксации;
• удобный штурвал, защищенный ветровым стеклом, рядом с которым расположен щиток с приборами, позволяющими контролировать работу двигателя и других механизмов;
• вместимость пассажиров 5 человек;
• все модели снабжены габаритными огнями, поддонами для масла, емкостями для топлива и рундуками для хранения необходимых вещей или инструментов.

Корпус катера переборками разделен на три отсека – форпик (крайнее носовое отделение на судне), кокпит и моторное отделение. В форпике находится багажник, для доступа к нему сделан двустворчатый люк, который герметично закрывается. Кокпит (центральное открытое пространство) оборудован 2 сиденьями и небольшим диваном. В моторном отсеке установлен двигатель и аккумуляторная батарея.

Государственная цена первого катера Амур – 4 тыс. советских рублей (модели Амур М и Амур Д, стоили 4,5 тыс. рублей), в те годы столько стоил автомобиль. На современном рынке цены договорные – от 50 тыс. до 250 тыс. рублей, зависит от года выпуска катера и его технического состояния.

Запуски

Запуски кораблей «Восток» осуществлялись с космодрома Байконур с помощью одноименной ракеты-носителя.

На первом этапе проводились беспилотные запуски, в том числе с животными на борту. Экспериментальным кораблям присваивалось название «Спутник». Первый запуск состоялся 15 мая. 19 августа на корабле-спутнике совершили успешный полет собаки Белка и Стрелка.

Первый корабль, предназначенный для пилотируемых полетов (3КА), стартовал 9 марта 1961 г., в его спускаемом аппарате в контейнере находилась собака Чернушка, а в катапультируемом кресле — манекен человека. Программа полета была выполнена: СА с собакой успешно приземлился, а манекен был штатно катапультирован. Следом за ним, 25 марта, был проведен второй аналогичный запуск с собакой Звездочкой на борту. Животные полностью проделали путь, который предстоял первому космонавту Юрию Гагарину: взлет, один виток вокруг Земли и посадка.

30 марта 1961 г. в записке в ЦК КПСС, подписанной заместителем председателя Совета министров (СМ) СССР Дмитрием Устиновым и руководителями ведомств, ответственным за ракетно-космическую технику, предлагалось в сообщениях ТАСС называть пилотируемый корабль «Востоком» (по документам: «Восток-3КА»).

12 апреля 1961 г. Юрий Гагарин на корабле-спутнике «Восток» совершил полет продолжительностью 108 минут (1 час 48 минут) и благополучно вернулся на Землю.

После него на кораблях «Восток» летали: Герман Титов (1961), Андриян Николаев и Павел Попович (1962; первый групповой полет двух космических кораблей — «Восток-3» и «Восток-4»), Валерий Быковский (1963; самый длительный полет на кораблях этого типа — почти 5 суток) и первая женщина-космонавт Валентина Терешкова (1963).

Всего было запущено 13 кораблей «Восток»: 6 пилотируемых и 7 беспилотных (в том числе 5 экспериментальных запусков — два удачных, один аварийный, два нештатных).

Преимущества и недостатки катеров Амур

Главное достоинство катеров серии Амур – долговечность в эксплуатации. Высокое качество металлических сплавов делает корпус прочным и надежным. Встроенные прокладки по бортам обеспечивают безопасность пассажиров. При правильном уходе судно может длительное время обходиться без ремонта.

Просторный кокпит позволяет удобно разместиться 5 пассажирам. Плотный тент из качественной ткани может служить десятилетиями. Катера Амур экономичны – стоимость отечественных судов ниже, чем зарубежных марок, их не надо растаможивать.

Основной недостаток катера – вибрация, которая передается на корпус даже при несильной волне. Со временем разбалтываются заклепки, их надо своевременно подтягивать (в моделях Амур 2 и Амур 3 вибрация снижена). Минусом считают также отсутствие у судна реверсивного (заднего) хода, а наличие сцепления усложняет владельцу управление катером.

В конце 90-х годов выпуск катеров серии Амур был прекращен. Вместо них начали производство катеров Амур-Восток, Восток-2 и других моделей. Но на вторичном рынке катера Амур представлены в полном ассортименте, и находят признание и у рыбаков-профессионалов, и у простых любителей водных прогулок.

История проекта

22 мая 1959 г. вышло постановление ЦК КПСС и Совета министров СССР, которым предусматривалось разработать и осуществить запуск корабля-спутника для выполнения полета человека в космос. Головной организацией по проекту назначено ОКБ-1 (ныне РКК «Энергия» им. С.П. Королева) во главе с главным конструктором Сергеем Королевым.

Одним из основных разработчиков корабля был начальник сектора проектного отдела Константин Феоктистов (впоследствии космонавт), система управления корабля была разработана под руководством заместителя главного конструктора Бориса Чертока, система ориентации создана конструкторами Борисом Раушенбахом и Виктором Легостаевым.

Было создано две версии корабля, получившие обозначение: 1К (экспериментальный беспилотный вариант) и 3КА (предназначенный для пилотируемых полетов). Кроме того, на базе экспериментального варианта был разработан автоматический спутник-разведчик — 2К.

Всего в программе по подготовке полета человека в космос, получившей название «Восток», было задействовано более 100 организаций.

Характеристики

«Восток» представлял собой корабль-спутник, то есть, в отличие от современных космических кораблей, он не мог выполнять орбитальные маневры.

Длина корабля — 4,3 м, максимальный диаметр — 2,43 м, стартовая масса — 4 т 725 кг. Рассчитан на одного члена экипажа и продолжительность полета до 10 суток.

Состоял из двух отсеков — спускаемого аппарата сферической формы (объем — 5,2 куб. м) для размещения космонавта и конического приборно-агрегатного отсека (3 куб. м) с аппаратурой и оборудованием основных систем корабля, а также тормозной двигательной установкой.

Был оснащен системами автоматического и ручного управления, автоматической ориентации на Солнце и ручной — на Землю, жизнеобеспечения, терморегулирования. Снабжен радиотелеметрической аппаратурой для контроля состояния человека и систем корабля. В кабине корабля были установлены две телевизионные камеры для наблюдения за космонавтом. Двусторонняя радиотелефонная связь с Землей осуществлялась посредством аппаратуры, работающей в ультракоротковолновом и коротковолновом диапазонах. Некоторые основные системы были дублированы для надежности.

Герметичный спускаемый аппарат (СА) имел три иллюминатора: один технологический и два с отделяемыми при помощи пиротехнических устройств крышками для катапультирования кресла с космонавтом и выбрасывания парашюта СА.

В целях безопасности космонавт во время всего полета находился в скафандре. На случай разгерметизации кабины в скафандре был запас кислорода на четыре часа, он обеспечивал защиту космонавта при катапультировании кресла на высоте до 10 км. Скафандр СК-1 и кресло были созданы опытным заводом номер 918 (ныне Научно-производственное предприятие «Звезда» им. академика Г.И. Северина, пос. Томилино Московской обл.).

При выведении на орбиту корабль закрывался сбрасываемым головным обтекателем, имевшим люк для аварийного катапультирования космонавта. После полета спускаемый аппарат возвращался на Землю по баллистической траектории. На семикилометровой высоте осуществлялось катапультирование, затем космонавт в скафандре отделялся от кресла и самостоятельно спускался на парашюте. Кроме того, предусматривалась возможность приземления СА с космонавтом на борту (без катапультирования).
