Катер на воздушной подушке своими руками

Ховеркрафт — что это

Одним из способов совмещать автомобиль и лодку стало судно на воздушной подушке, которое обладает неплохой проходимостью и высокой скоростью движения по воде за счет того, что его корпус не опускается под воду, а как бы, скользит по ее поверхности.

Такой способ позволяет двигаться экономично и быстро, поскольку сила трения скольжения и сила сопротивления водных масс — это, как говорится, две большие разницы.

Но, к сожалению, несмотря на все достоинства ховеркрафта, его область применения на земле ограничена — он может перемещаться не по любой поверхности, а только по достаточно мягкой, такой как песок или почва. Асфальт же и твердые породы с острыми камнями, и промышленным мусором просто изорвут днище судна, приведя воздушную подушку в негодность, а именно благодаря ей СВП и передвигается.

Поэтому ховеркрафты применяют преимущественно там, где нужно много плыть и немного ехать, в противном случае используются автомобили-амфибии с колесами. СВП сегодня не распространены широко, однако в некоторых странах на них работают спасатели, например, в Канаде, а также есть данные, что они стоят на вооружении в НАТО.

Купить судно на воздушной подушке или сделать своими руками?

Ховеркрафты довольно дороги, к примеру, средненькая модель стоит около 700 тысяч рублей, тогда как тот же мотороллер «скутер» можно купить в 10 раз дешевле. Но безусловно, платя деньги, вы получаете заводское качество, и можете быть уверены, что судно не развалится прямо под вами, хотя такие случаи и бывали, но все же вероятность здесь ниже, чем применительно к самодельному.

Кроме того производители продают в основном «профессиональные» СВП для рыболовов, охотников, и всевозможных служб. Любительские же судна можно встретить крайне редко, и в основном они являются продуктами ручной работы, в силу, опять таки, их невысокой популярности в народе. Почему ховеркрафты не завоевали большую любовь

Основные причины:

• Высокая цена и дорогое обслуживание. Дело в том, что детали и функциональные узлы СВП очень быстро изнашиваются и требуют замены, а покупка и установка также стоят немалых денег. Поэтому его может позволить себе только богатый человек, но даже для него каждый раз отвозить сломанное судно в ремонтный цех очень неудобно, поскольку таких мастерских единицы, и находятся они, в основном, только в крупных городах. Поэтому в качестве игрушки, выгоднее купить, например, квадро- или гидроцикл.
• Из-за винтов они очень шумят, поэтому ездить можно только в наушниках.
• Нельзя плыть и ехать против ветра, поскольку сильно снижается скорость. Любительские СВП были и остаются лишь способом проявления своих конструкторских способностей для тех, кто может сам их обслуживать и чинить.

Как приобрести подобный транспорт или как его сделать своими руками?

Ховеркрафт – это дорогой вид транспорта, средняя цена которого доходит до 700 тыс. рублей. Транспорт типа “скутер” стоит раз в 10 дешевле. Но при этом следует учитывать тот факт, что транспорт заводского изготовления всегда отличается лучшим качеством, по сравнению с самоделками. Да и надежность транспортного средства выше. К тому же, заводские модели сопровождаются заводскими гарантиями, чего не скажешь о конструкциях, собранных в гаражах.

Заводские модели всегда были ориентированы на узкопрофессиональное направление, связанное либо с рыбалкой, либо с охотой, либо со специальными службами. Что касается самодельных СВП, то они встречаются крайне редко и тому есть свои причины.

К таким причинам следует отнести:

• Довольно высокую стоимость, а также дорогое обслуживание. Основные элементы аппарата быстро изнашиваются, что требует их замены. Причем каждый такой ремонт выльется в копеечку. Подобный аппарат позволит себе купить только богатый человек, да и то он подумает лишний раз, стоит ли с ним связываться. Дело в том, что такие мастерские – это такое же редкое явление, как и само транспортное средство. Поэтому, выгоднее приобрести гидроцикл или квадроцикл для перемещения по воде.
• Работающее изделие создает много шума, поэтому передвигаться можно только в наушниках.
• При движении против ветра существенно падает скорость и значительно увеличивается расход горючего. Поэтому, самодельные СВП – это скорее демонстрация своих профессиональных способностей. Судном не только нужно уметь управлять, но и уметь его ремонтировать, без существенных затрат средств.

Процесс самостоятельного изготовления

Сделать хорошее СВП непросто, но если вы задумались об этом, то скорее всего у вас есть либо способности, либо желание, но учтите, что если у вас нет технического образование, забудьте об этой идее, потому что ваш ховеркрафт разобьется в первом же тестдрайве.

Итак, начинать следует с чертежа. Разработайте дизайн своего СВП. Каким вы хотите его видеть? Закругленным, как советский вертолет МИ-28 или угловатым, как американский «Аллигатор»? Должен ли он быть обтекаемым как Феррари, или Запорожце-образным? Когда вы ответите себе на эти вопросы, приступайте к созданию чертежа.

На рисунке изображен эскиз СВП, стоящего на вооружении Канадской службы спасения.

Технические характеристики судна

Средний самодельный СВП может развивать достаточно высокую скорость — какую конкретно — зависит от массы пассажиров и самого катера, а также от мощности двигателя, но в любом случае, при одинаковых параметрах мотора и массе, обычная лодка будет в несколько раз медленнее.

Касательно грузоподъемности можно сказать, что предложенная здесь модель одноместного ховеркрафта способна выдерживать водителя массой в 100-120 кг.

К управлению придется привыкать, поскольку оно существенно отличается от обычной лодки, во-первых, потому что там совсем разные скорости, а во-вторых, принципиально разные способы передвижения.

Чем быстрее движется СВП, тем больше его заносит на поворотах, поэтому необходимо немного наклоняться вбок. Кстати, если приноровиться, то на ховеркрафте можно неплохо «дрифтовать».

Необходимые материалы

Все, что понадобится — это фанера, пенопласт и специальный набор кит от Юниверсал Ховеркрафт, разработанный специально для инженеров-самоучек, содержащий все необходимое.

Изоляция, винты, ткань для воздушной подушки, эпоксидка, клей и другое — все это уже есть в готовом комплекте, который вы можете заказать на их официальном сайте за 500 долларов, а кроме того, в нем будут несколько вариантов плана с чертежами.

Изготовление корпуса

Днище делается из пенопласта, толщиной 5-7 см, при расчете на одного человека, если вы хотите сделать судно для двух и более пассажиров, то прикрепите снизу еще один такой же лист. Далее в дне нужно сделать два отверстия: одно для потока воздуха, а второе для обеспечения надува подушки. Использовать можно лобзиковую пилу.

Далее нужно заизолировать нижнюю часть корпуса от воды — для этого идеально подойдет стекловолокно. Нанесите его на пенопласт и обработайте эпоксидкой. Но на поверхности могут образоваться неровности и воздушные пузыри, чтобы не допустить этого, покройте стекловолокно полиэтиленовой пленкой, и накройте одеялом. Сверху положите еще один слой пленки, и приклейте его скотчем к полу. Чтобы выдуть воздух из под получившегося «бутерброда», используйте обычный пылесос. Днище корпуса будет готова через 2.5-3 часа.

Верхнюю часть корпуса можно делать произвольной, но не следует забывать об аэродинамике. Сделать подушку несложно. Необходимо лишь грамотно закрепить ее, и синхронизировать с днищем — то ест сделать так, чтобы воздушный поток от двигателя проходил через отверстие в подушку, не теряя КПД.

Трубу для мотора делайте из стирофома, не прогадайте с размерами, чтобы в нее вошел винт, но зазор между его краями и внутренней частью трубы был не очень большой, так как это уменьшит тягу. Следующий этап — установка держателя для мотора. По сути — это просто табуретка на трех ножках, которые крепятся к днищу, а сверху на нее ставится двигатель.

Двигатель

Существует два варианта — готовый движок от компании Ю.Х. либо самодельный. Можно взять его от бензопилы или стиральной машинки — мощности, которую они дают, вполне хватает для любительского СВП. Если хотите чего-то большего, следует присмотреться к мотору от скутера.

Обязательно сбалансируйте лопасти винта, когда будете их устанавливать, так как, если одна будет весить больше другой, то центробежные силы разболтают пропеллер, и вибрации, возникшие вследствие этого довольно быстро разрушат весь двигатель.

АМФИБИЯ НА «ПОДУШКЕ»

Прототипом представляемой амфибийной машины стал аппарат на воздушной подушке (АВП) под названием «Аэроджип», публикация о котором была в журнале «Моделист-конструктор» № 7 за 2007 год. Как и предшествующий аппарат, новая машина – одномоторная, одновинтовая с распределённым воздушным потоком. Эта модель тоже трёхместная, с расположением пилота и пассажиров по Т-образной схеме: пилот впереди посередине, а пассажиры – по бокам, сзади. Хотя ничто не мешает и четвёртому пассажиру расположиться за спиной водителя – длины сиденья и мощности винтомоторной установки вполне хватает.

Новая машина, кроме улучшенных технических характеристик, имеет ряд конструктивных особенностей и даже нововведений, повышающих её надёжность в эксплуатации и живучесть – всё-таки амфибия – «птица» водоплавающая. А «птицей» её называю потому, что и над водой, и над землёй передвигается она всё же по воздуху.

Конструктивно новая машина состоит из четырёх основных частей: стеклопластикового корпуса, пневмобаллона, гибкого ограждения (юбки) и винтомоторной установки.

Ведя рассказ о новой машине, неизбежно придётся повторяться – ведь конструкции во многом схожи.

Корпус амфибии идентичен прототипу как по размерам, так и по конструкции – стеклопластиковый, двойной, объёмный, состоит из внутренней и наружной оболочек. Здесь же стоит отметить, что отверстия во внутренней оболочке в новом аппарате расположены теперь не у верхней кромки бортов, а примерно посередине между ней и днищевой кромкой, что обеспечивает более быстрое и стабильное создание воздушной подушки. Сами отверстия теперь не продолговатые, а круглые, диаметром 90 мм. Их около 40 штук и расположены они равномерно по бортам и спереди.

Каждая оболочка выклеивалась в своей матрице (использованы от предыдущей конструкции) из двух-трёх слоёв стеклоткани (а днище – из четырёх слоёв) на полиэфирном связующем. Конечно, эти смолы уступают винил-эфирным и эпоксидным по адгезии, уровню фильтрации, усадке, а также выделению вредных веществ при высыхании, но имеют неоспоримое преимущество в цене – они значительно дешевле, что немаловажно. Для тех, кто намеревается использовать такие смолы, напомню, что помещение, где проводятся работы, должно иметь хорошую вентиляцию и температуру не менее +22°С.

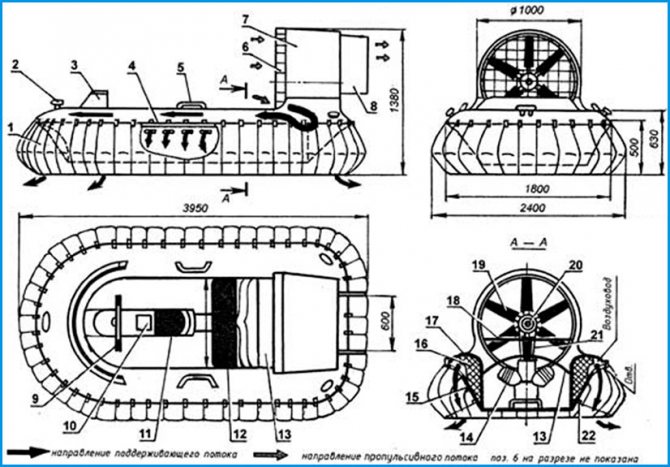

Рис. 1. Аэроамфибия:

1 – сегмент (комплект 60 шт.); 2 – баллон; 3 – швартовная утка (3 шт.); 4 – ветровой козырёк; 5 – поручень (2 шт.); 6 – сетчатое ограждение воздушного винта; 7 – наружная часть кольцевого канала; 8 – руль направления (2 шт.); 9 – рычаг управления рулями; 10 – лючок в тоннеле для доступа к топливному баку и аккумулятору; 11 – сиденье пилота; 12 – пассажирский диван; 13 – кожух двигателя; 14 – весло (2 шт.); 15 – глушитель; 16 – наполнитель (пенопласт); 17 – внутренняя часть кольцевого канала; 18 – фонарь ходового огня; 19 – воздушный винт; 20 – втулка воздушного винта; 21 – приводной зубчатый ремень; 22 – узел крепления баллона к корпусу; 23 – узел крепления сегмента к корпусу; 24 – двигатель на мотораме; 25 – внутренняя оболочка корпуса; 26 – наполнитель (пенопласт); 27 – наружная оболочка корпуса; 28 – разделительная панель нагнетаемого воздушного потока

Матрицы изготавливались заранее по мастер-модели из таких же стекломатов на той же полиэфирной смоле, только толщина их стенок была побольше и составляла 7 -8 мм (у оболочек корпуса – около 4 мм). Перед выкпейкой элементов с рабочей поверхности матрицы были тщательно убраны все шероховатости и задиры, и она трижды покрывалась разбавленным в скипидаре воском и полировалась. После этого на поверхность распылителем (или валиком) был нанесён тонкий слой (до 0,5 мм) гелькоута (цветного лака) красного цвета.

После его высыхания начался процесс выклейки оболочки по следующей технологии. Вначале с помощью валика восковая поверхность матрицы и одна сторона стекпомата (с более мелкими порами) промазываются смолой, и затем мат укладывается на матрицу и прикатывается до полного удаления воздуха из-под слоя (при необходимости можно сделать и небольшую прорезь в мате). Таким же образом укладываются и последующие слои стекломатов до требуемой толщины (3-4 мм), с установкой, где необходимо, закладных деталей (металлических и деревянных). Излишние лоскуты по краям обрезались при вы-клейке «по-мокрому».

Рис. 2. Оболочки корпуса амфибии:

а – внешняя оболочка;

б – внутренняя оболочка;

1 – лыжа(дерево);

2 – подмоторная плита (дерево)

После изготовления по отдельности наружной и внутренней оболочек они состыковывались, скреплялись струбцинами и саморезами, а затем склеивались по периметру полосками промазанного полиэфирной смолой того же стекломата шириной 40 -50 мм, из которого были изготовлены сами оболочки. После присоединения оболочек к кромке лепестковыми заклёпками прикреплялась по периметру вертикальная бортовая планка из 2-мм дюралюминиевой полосы шириной не менее 35 мм.

Дополнительно кусочками пропитанной смолой стеклоткани следует аккуратно проклеить все углы и места вворачивания крепёжных деталей. Наружная оболочка сверху покрыта гелькоутом – полиэфирной смолой с акриловыми добавками и воском, придающими блеск и водостойкость.

Стоит отметить, что по такой же технологии (по ней изготавливались наружная и внутренняя оболочки) выклеивались и более мелкие элементы: внутренняя и наружная оболочки диффузора, рули поворота, кожух двигателя, ветроотбойник, тоннель и сиденье водителя. Бензобак (промышленный из Италии) на 12,5 л вставляется внутрь корпуса, в консоль, перед скреплением нижней и верхней части корпусов.

Днище амфибии:

внутренний оболочка корпуса с выпускными воздушными отверстиями для создания воздушной подушки; выше отверстий – ряд тросовых клипс для зацепления концов платка сегмента юбки; к днищу приклеены две деревянные лыжи

Тем, кто только начинает работать со стеклопластиком, рекомендую начинать изготовление катера именно с этих мелких элементов. Полная масса стеклопластикового корпуса вместе с лыжами и полосой из алюминиевого сплава, диффузором и рулями направления – от 80 до 95 кг.

Пространство между оболочками служит воздуховодом по периметру аппарата от кормы по обоим бортам к носу. Верхняя и нижняя части этого пространства заполнены строительным пенопластом, который обеспечивает оптимальное сечение воздушных каналов и дополнительную плавучесть (а соответственно и живучесть) аппарату. Куски пенопласта склеивались между собой всё тем же полиэфирным связующим, а к оболочкам приклеивались полосами стеклоткани, тоже пропитанной смолой. Далее из воздушных каналов воздух выходит наружу через равномерно расположенные отверстия диаметром 90 мм в наружной оболочке, «упирается» в сегменты юбки и создаёт под аппаратом воздушную подушку.

К днищу наружной оболочки корпуса для защиты от повреждений приклеены снаружи пара продольных лыж из деревянных брусков, а в кормовой части кокпита (то есть изнутри) – под-моторная деревянная плита.

Баллон. Новая модель катера на воздушной подушке имеет чуть ли не вдвое большее водоизмещение (350 – 370 кг), чем прежняя. Этого удалось добиться за счёт установки надувного баллона между корпусом и сегментами гибкого ограждения (юбкой). Баллон выклеен из плёночного на лавсановой основе ПХВ материала Уіпуріап финского производства плотностью 750 г/м2 по форме корпуса в плане. Материал прошёл испытания на больших промышленных судах на воздушной подушке, таких как «Хиус», «Пегас», «Марс». Для повышения живучести баллон может состоять из нескольких отсеков (в данном случае – из трёх, каждый имеет свой клапан наполнения). Отсеки в свою очередь могут разделяться и вдоль пополам продольными перегородками (но такой их вариант исполнения пока ещё только в проекте). При такой конструкции пробитый отсек (или даже два) позволит продолжить движение по маршруту, а тем более добраться до берега для ремонта. Для экономного раскроя материала баллон разделён на четыре секции: носовая, две боркормовая. Каждая секция, в свою очередь, склеивается из двух частей (половинок) оболочки: нижней и верхней – их выкройки зеркально отображённые. В данном варианте баллона отсеки и секции не совпадают.

Рис. 3. Баллон:

а – внешняя оболочка; б – внутренняя оболочка; 1 – носовая секция; 2 – бортовая секция (2 шт.); 3 – кормовая секция; 4 – перегородка (3 шт.); 5 – клапаны (3 шт.); 6 – ликтрос; 7 – фартук

По верху баллона приклеен «ликтрос» – полоса из сложенного вдвое материала Vinyplan 6545 «Арктик», с вложенным по сгибу плетёным капроновым шнуром, пропитанным клеем «900И». «Ликтрос» прикладывается к бортовой планке, и с помощью пластмассовых болтов баллон крепится к алюминиевой полосе, закреплённой на корпусе. Такая же полоса (только без вложенного шнура) приклеена к баллону и снизу-спереди («на полвосьмого»), так называемый «фартук» – к которому привязываются верхние части сегментов (язычки) гибкого ограждения. Позднее к передней части баллона был приклеен резиновый бампер-отбойник.

Мягкое эластичное ограждение «Аэроджипа» (юбка) состоит из отдельных, но одинаковых элементов -сегментов, выкроенных и сшитых из плотной лёгкой ткани или плёночного материала. Желательно, чтобы ткань была водоотталкивающей, не твердела на морозе и не пропускала воздух.

Я использовал опять же материал Vinyplan 4126, только плотностью поменьше (240 г/м2), но вполне подойдёт отечественная ткань типа перкаль.

Сегменты имеют несколько меньший размер, чем на «безбаллонной» модели. Выкройка сегмента несложная, и сшить его можно самому даже вручную, либо сварить токами высокой частоты (ТВС).

Сегменты привязываются язычком крышки к ликпазу баллона (два – одним концом, при этом узелки находятся внутри под юбкой) по всему периметру «Аэроамфибии». Два же нижних угла сегмента с помощью капроновых строительных хомутиков подвешиваются свободно к стальному тросику диаметром 2 – 2,5 мм, обхватывающим нижнюю часть внутренней оболочки корпуса. Всего в юбке размещается до 60 сегментов. Стальной трос диаметром 2,5 мм крепится к корпусу посредством клипс, которые в свою очередь притягиваются к внутренней оболочке лепестковыми заклёпками.

Рис. 4. Сегмент:

1 – платок (материал «Виниплан 4126»); 2 – язычок (материал «Виниплан 4126»); 3 – накладка (ткань «Арктик»)

Такое крепление сегментов юбки не намного превышает время замены вышедшего из строя элемента гибкого ограждения, по сравнению с предыдущей конструкцией, когда каждый крепился по отдельности. Но как показала практика, юбка оказывается работоспособной даже при выходе из строя до 10% сегментов и частой замены их и не требуется.

Рис.5 Схеммы крепления баллона и сегментов к оболочкам корпуса:

1 – наружная оболочка корпуса; 2 – внутренняя оболочка корпуса; 3- накладка (стеклопластик) 4 — планка (дюралюминий, полоса 30х2); 5 – шуруп-саморез; 6 – ликтрос баллона; 7 – пластмассовый болт; 8 – баллон; 9 – фартук баллона; 10 – сегмент; 11 – шнуровка; 12 – клипса; 13-хомут(пластмассовый); 14-трос d2,5; 15-вытяжнаязаклёпка; 16-люверс

Винтомоторная установка состоит из двигателя, шестилопастного воздушного винта (вентилятора) и трансмиссии.

Двигатель – РМЗ-500 (аналог «Ротакс 503») от снегохода «Тайга». Выпускается ОАО «Русская механика» по лицензии австрийской фирмы Rotax. Мотор двухтактный, с лепестковым впускным клапаном и принудительным воздушным охлаждением. Зарекомендовал себя как надёжный, достаточно мощный (около 50 л.с.) и не тяжёлый (около 37 кг), а главное -сравнительно недорогой агрегат. Топливо – бензин марки АИ-92 в смеси с маслом для двухтактных двигателей (например, отечественное МГД-14М). Средний расход топлива – 9 – 10 л/ч. Смонтирован двигатель в кормовой части аппарата, на мотораме, прикреплённой к днищу корпуса (а точнее -к подмоторной деревянной плите). Моторама стала выше. Это сделано для удобства очистки кормовой части кокпита от снега и льда, которые попадают туда через борта и скапливаются там, и замерзают при остановке.

Рис. 6. Трансмиссия и узлы крепления винтомоторной установки:

1 – выходной вал двигателя; 2 – ведущий зубчатый шкив (32 зуба); 3 – зубчатый ремень; 4 – ведомый зубчатый шкив; 5 – гайка М20 крепления оси; 6 – дистанционные втулки (3 шт.); 7 – подшипник (2 шт.); 8 – ось; 9 – втулка винта; 10 – задняя подкосная опора; 11 – передняя надмоторная опора; 12 — передняя подкосная опора-двунога (на чертеже не показана, см. фото); 13 – наружная щёчка; 14 – внутренняя щёчка

Воздушный винт – шестилопастный, фиксированного шага, диаметром 900 мм. (Была попытка установить два пятилопастных соосных винта, но она оказалась неудачной). Втулка винта -дюралюминиевая, литая. Лопасти – стеклопластиковые, с напылением гелькоутом. Ось втулки винта была удлинена, хотя на ней остались прежние подшипники 6304. Смонтирована ось на стойке над двигателем и закреплена здесь двумя распорками: двухлучевой – спереди и трёхлучевой – сзади. Перед винтом расположена сетчатая решётка ограждения, а сзади – перья воздушного руля.

Передача крутящего момента (вращения) с выходного вала двигателя на втулку воздушного винта осуществляется через зубчатый ремень с передаточным отношением 1:2,25 (ведущий шкив имеет 32 зуба, а ведомый – 72).

Воздушный поток от винта распределён перегородкой в кольцевом канале на две неравные части (примерно 1:3). Меньшая его часть идёт под днище корпуса на создание воздушной подушки, а большая – на образование пропульсивной силы (тяги) для передвижения. Несколько слов об особенностях вождения амфибии, конкретно – о начале движения. При работе двигателя на холостом ходу аппарат остаётся неподвижным. При увеличении числа его оборотов, амфибия сначала приподнимается над опорной поверхностью, а затем начинает движение вперёд при оборотах от 3200 – 3500 в минуту. В этот момент важно, особенно при трогании с грунта, чтобы пилот сначала приподнял заднюю часть аппарата: тогда кормовые сегменты ни за что не зацепятся, а передние проскользят по неровностям и препятствиям.

Рис. 7. Подмоторная рама:

1 – основание (стальной лист s6, 2 шт.); 2 – портальная стойка (стальной лист s4,2 шт.); 3 – перемычка (стальной лист s10, 2 шт.)

Управление «Аэроджипом» (изменение направления движения) осуществляется аэродинамическими рулями направления, закреплёнными шарнирно за кольцевым каналом. Отклонение руля производится посредством двухплечего рычага (руля мотоциклетного типа) через итальянский боуденовский трос, идущий к одной из плоскостей аэродинамического руля. Другая плоскость соединена с первой жёсткой тягой. На левой рукоятке рычага закреплена манетка управления дроссельной заслонкой карбюратора или «курок» от снегохода «Тайга».

Рис. 8. Схема рулевого управления:

1 – руль; 2 – боуденовский трос; 3 – узел крепления оплётки к корпусу (2 шт.); 4 – боуденовская оплётка троса; 5 – рулевая панель; 6 – рычаг; 7 – тяга (качалка условно не показана); 8 – подшипник (4 шт.)

Торможение осуществляется «сбросом газа». При этом пропадает воздушная подушка и аппарат корпусом ложится на воду (или лыжами – на снег или грунт) и останавливается за счёт трения.

Электрооборудование и приборы. Аппарат снабжён аккумуляторной батареей, тахометром со счётчиком моточасов, вольтметром, индикатором температуры головки двигателя, галогенными фарами, кнопкой и чекой выключения зажигания на руле и др. Двигатель запускается электростартёром. Возможна установка любых других приборов.

Амфибийный катер получил название «Рыбак-360». Он прошёл ходовые испытания на Волге: в 2010 г. на слёте в посёлке Эммаус под Тверью, в Нижнем Новгороде. Участвовал по просьбе Москомспорта в показательных выступлениях на празднике, посвящённом дню ВМФ в Москве на Гребном канале.

Технические данные «Аэроамфибии»:

Габаритные размеры, мм: длина……………………………………………………………………..3950 ширина…………………………………………………………………..2400 высота…………………………………………………………………….1380 Мощность двигателя, л.с……………………………………………….52 Масса, кг…………………………………………………………………….150 Грузоподъёмность, кг………………………………………………….370 Запас топлива, л…………………………………………………………….12 Расход топлива, л/ч………………………………………………..9 — 10 Преодолеваемые препятствия: подъём, град……………………………………………………………….20 волна, м……………………………………………………………………0,5 Крейсерская скорость, км/ч: по воде……………………………………………………………………….50 по грунту……………………………………………………………………54 по льду……………………………………………………………………….60

М. ЯГУБОВ Почётный изобретатель г. Москвы

Рекомендуем почитать

• ИЗ КОПИЛКИ ПОХОДНИКОВ «Хирургия» на месте Приближается долгожданный сезон для любителей лыжных походов выходного дня. Легко и приятно будет резво скользить на лыжах по проторённым дорожкам в…
• МОДЕЛИСТ-КОНСТРУКТОР 2004-11 В НОМЕРЕ: Общественное конструкторское бюро: А.Старцев. Снежный мотоцикл (2). Малая механизация: А.Тимошенко. «Коттедж» для нутрий (6); И.Шевченко. Пчелиная столовая (8)….

Надежно ли судно на воздушной подушке?

Заводские СВП при частом использовании ломаются примерно раз в пол года, но это все неполадки, не требующие капитального ремонта. Чаще всего выходит из строя подушка и система нагнетания воздуха. Вероятность того, что грамотно собранный ховеркрафт разлетится у вас под ногами крайне мала, для этого нужно на большой скорости налететь на какой-нибудь большой камень или кусок дерева, но даже этом случае, есть шанс, что воздушная подушка вас защитит.

В Канаде спасатели, орудующие на таких СВП, ремонтируют их прямо на ходу, а неполадки, связанные с подушкой, устраняются в специальном гараже.

Описываемая здесь модель, в принципе, надежна, но только в том случае, если:

• Материалы были надлежащего качества, в том числе клеи и эпоксидки.
• Двигатель не отработал свой срок службы.
• Соединения выполнены надежно.
• То есть то, насколько можно довериться своему ховеркрафту, всецело зависит о вас самих.

Если вы делаете СВП в качестве игрушки для ребенка, то лучше купить готовый, в противном случае у вас должны быть очень хорошие данные как конструктора. Если же вы творите просто для своего удовольствия, и у вас нет большого технического опыта, то лучше, на всякий случай, не пускать за штурвал детей.

Но есть еще один вариант — сделать двухместный СВП с предусмотренной системой безопасности, при этом ребенок будет сидеть впереди, а вы сзади — между ним и двигателем.

Насколько надежным может быть СВП?

Как показывает практика, заводские судна на воздушной подушке (СВП) приходится ремонтировать где-то один раз в полгода. Но это неполадки несущественные и не требуют серьезных затрат. В основном, отказывает подушка и система подачи воздуха. Вообще-то, вероятность того, что самодельное устройство развалится в процессе эксплуатации, очень мала, если “ховеркрафт” собран грамотно и правильно. Чтобы это случилось, нужно на большой скорости налететь на какое-нибудь препятствие. Несмотря на это, воздушная подушка все же способна защитить устройство от серьезных поломок.

Спасатели, работающие на подобных аппаратах в Канаде, ремонтируют их быстро и грамотно. Что касается подушки, то ее реально отремонтировать в условиях обычного гаража.

Подобная модель будет надежной, если:

• Используемые материалы и детали были надлежащего качества.
• На аппарате установлен новый двигатель.
• Все соединения и крепления выполнены надежно.
• Изготовитель обладает всеми необходимыми навыками.

Если СВП изготавливается как игрушка для ребенка, то в данном случае желательно, чтобы присутствовали данные хорошего конструктора. Хотя и это не показатель для того, чтобы детей сажать за руль этого транспортного средства. Это ведь не автомобиль и не лодка. Управлять СВП не так просто, как кажется.

С учетом этого фактора, нужно сразу приступать к изготовлению двухместного варианта, чтобы контролировать действия того, кто будет сидеть за рулем.
