Меняем крыльчатку помпы охлаждения лодочного мотора

Гребной винт на лодочном моторе – это устройство которое преобразовывая энергию двигателя в работу приводит в движение транспортное средство (лодку).

Для того чтобы произвести замену винта необходимо знать, как он устроен и из чего состоит.

Состоит винт из:

1. Ступицы – центральной части вращающейся детали, имеющей отверстие, для того чтобы можно было насадить деталь на ось или вал;
2. Лопастей, которые располагаются на ступице под определенным углом и на одинаковых расстояниях друг от друга, представляют собой «крылья» со средним или малым удлинением.

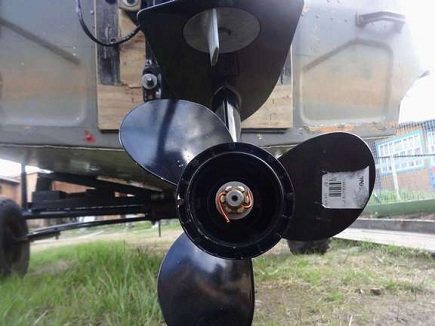

Для того чтобы заменить винт необходимо открутить крепления, которые держат старый винт, снять его.

Далее определиться с видом необходимого винта и с тем для каких целей нужно сменить винт.

Гребные конструкции подвергаются замене при:

1. Поломка.
2. Необходимости увеличения скорости или ускорения.
3. Необходимости увеличения мощности или тяги.

Определившись с выбором и купив подходящий насадить его на гребной вал и закрепить согласно инструкции.

Выбор винта

Эксплуатационные качества Вашего лодочного мотора напрямую зависят от правильно выбранного винта. Неправильно подобранный винт может привести к повреждению мотора. Обороты и развиваемая мощность мотора зависят от размера винта и от загрузки лодки. Если обороты мотора очень малы или очень велики,- это одинаково неблагоприятно для мотора. Для хорошей управляемости оборотами мотора и развиваемой мощностью более подходит винт с малым шагом и, наоборот, винт с большим шагом приводит к снижению диапазона управляемости оборотами лодочного мотора и развиваемой мощностью.
Обозначение винта обычно указано на одной из лопасти (см. рис.): 1. диаметр винта в дюймах; 2. шаг винта в дюймах; 3. тип/марка винта.

Выбирайте винт, с которым при полностью загруженной лодке и при повернутой до максимума ручке газа — лодочный мотор способен развивать и держать обороты выше среднего (от максимально возможных).

Преимущества замены

Ознакомьтесь также с этими статьями

• Натяжные потолки – практичное решение для любого дома
• Особенности каркасной пристройки к частному дому
• Качество и надежность работы замка – использование специализированной смазки
• Надежная заливка швов и трещин на дорогах

Сменив количество лопастей можно придать большую мощность судну, сэкономив на топливе, но при этом потерять в скорости движения.

Для среднего размера лодок достаточно винта, имеющего 3 лопасти. А для маленькой лодки – 2. Это обеспечит хорошую работоспособность сохранив бюджет.

Форма лопасти влияет на уровень подъема носовой части лодки. Все необходимые запчасти смотрите здесь.

Подбираем Шаг Винта! в том числе для скорости

Как подобрать гребной винт для лодочного мотора

Выбор винта для лодочного мотора

Действия в случае аварии

Если в процессе эксплуатации лодочный мотор получил сильный удар в воде, выполните следующие действия: 1. Немедленно остановите мотор; 2. Обследуйте мотор и лодку на предмет повреждений; 3. Независимо от того – обнаружены повреждения или нет, необходимо медленно и аккуратно добраться до берега и, как можно быстрее, обратиться к специалистам , на предмет полной проверки лодочного мотора и гребного винта.

При временной остановке мотора или при прохождении отмели, мотор может быть поднят из воды и закреплен в наклонном положении. Это позволит избежать повреждений винта и снизить коррозию.

Меняем крыльчатку помпы охлаждения лодочного мотора

В этой статье мы рассмотрим замену крыльчатки и ремонт помпы на подвесных лодочных моторах

Это одна из значимых деталей подвесного мотора. От нее зависит «здоровье» и «долголетие» подвесного мотора, так как именно с ней связано, будет ли охлаждение достаточным для двигателя или же нет.

Крыльчатка в помпе подвесного мотора может служить от одного года, до нескольких лет, и зависит это в основном от условий эксплуатации., если вы любитель погонять по песчаным мелям, то готовьтесь к ежегодной замене этой элемента, песок свое дело сделает очень быстро, поверьте.

Крыльчатка – это практически расходный материал, такой же, как топливный или масляный фильтр. Она наиболее подвержена повреждению и износу. Крыльчатка имеет, как правило, бронзовую втулку – основание, со шпоночным соединением и резиновыми лопастями вокруг. Обычно эти лопасти то и приходят в негодность одними из первых.

Замена крыльчатки помпы лодочного мотора:

Первое что нам придется сделать – это снять редуктор и отделить его от дейдвуда открутив 4 нижних винта тягу переключения передач. Тут, думаю, ни у кого вопросов не возникнет, тут все просто. Эту процедуру мы не будем подробно описывать в нашей статье, а сосредоточимся на главном. Далее отделив дейдвуд от редуктора можно приступать к разборке самой помпы

Практически на всех моторах помпа охлаждения установлена на вертикальном валу, между дейдвудом (сапогом) и редуктором. Такое расположение обусловлено в первую очередь тем, что корпус помпы всегда находится ниже уровня погружения, что обеспечивает легкий забор воды, это наиболее подходящее место установки, хоть для этого и приходиться снимать редуктор.

В общем приступим к делу.

Помним!!! что прежде чем приступить к замене крыльчатки нам понадобиться ремкомплект с крыльчаткой и обязательно прокладками для помпы.

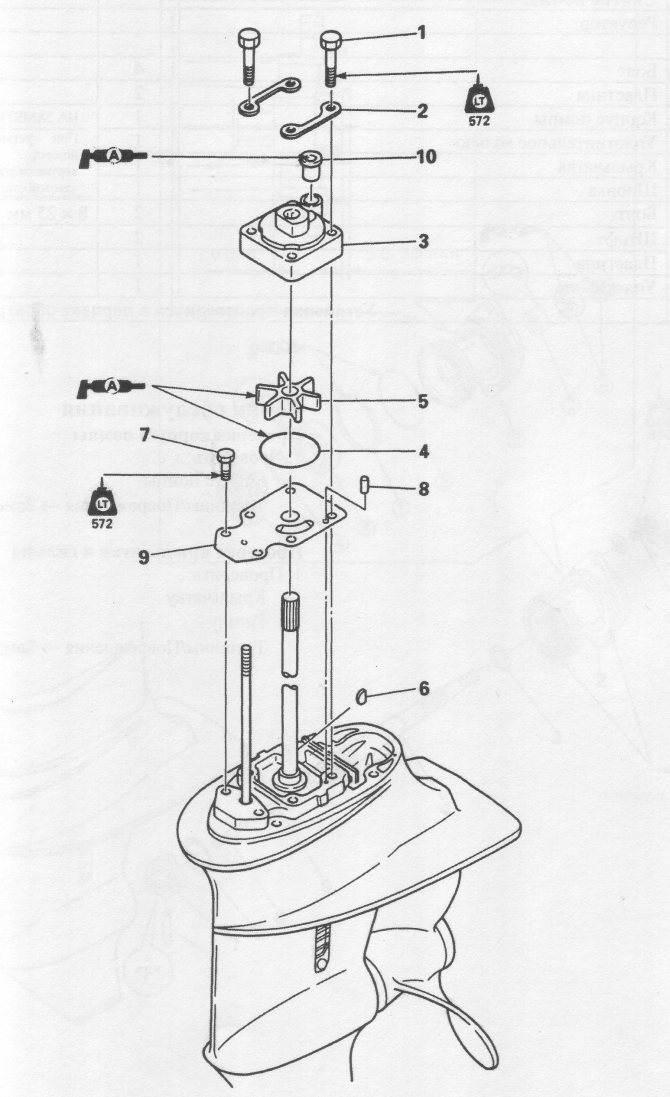

Открутив четыре болта №1 мы сможем снять корпус помпы.

Далее снимаем крышку помпы №3, аккуратно что бы не повредить сальник №10 водяной трубки

Сняв корпус помпы №3 мы получаем доступ к самой крыльчатке №5.

Далее можно приступить к демонтажу крыльчатки помпы, снимаем осторожно, не потеряв шпонку №6 на которой установлена крыльчатка.

Далее оцениваем состояние крыльчатки №5, стакана помпы ( внутренняя часть крышки помпы №3), и пластины помпы №9

Крыльчатка должна быть без трещин, оставаться эластичной., в противном случае подлежит замене.

Стакан помпы так же должен быть без видимых следов износа, без глубоких рытвин и задиров., тоже самое касается и пластины помпы..

Сборка производится в обратном порядке.

Крыльчатку и крышку помпы нужно предварительно смазать и крышку одевать вращая крыльчатку в одну сторону, что бы лопасти равномерно и без закусывания расположились внутри корпуса помпы.

В заключении, когда будете соединять редуктор и сапог — необходимо особое внимание уделить водяной трубке, которая должна точно попасть в уплотнитель №10 и при этом не повредить его., от этого будет зависеть плотность соединения и соответственно эффективность охлаждения.

Снятие винта

Порядок действий при снятии гребного винта представлен на примере четырехтактного лодочного мотора GM 2.5, для других моделей порядок действий может несколько отличаться, но принцип крепления винта к мотору почти аналогичен.

Разборку узла крепления винта выполнять, следуя следющим инструкциям:

1. выпрямите и извлеките шплинт (1) из гайки винта (2). 2. отверните гайку винта и снимите шайбу (3). 3. снимите винт (4) и дополнительную шайбу (5).

Имея приличный опыт эксплуатации парамоторов или мотопарапланов (разные люди используют различные наименования — кому как удобней) приходилось неоднократно балансировать винт в домашних условиях. Опишу один из способов, которым пользуюсь сам.

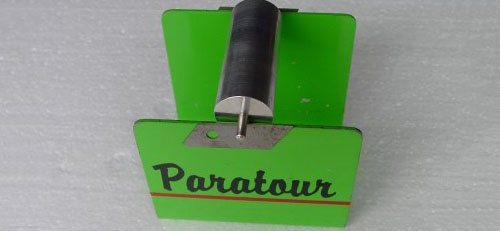

Для статической балансировки винта парамотора использую приспособление изображённое на прилагаемой фотографии, которое представляет собой два лезвия и цилиндр. Небольшой металлический цилиндр свободно перемещается (катается) сверху по лезвиям.

Балансировочное приспособление используется следующим образом.

Лезвия приспособления установите на стол или на любую другую горизонтальную, ровную поверхность. Лезвия поставьте параллельно и максимально горизонтально. Выравнивание хорошо можно сделать с помощью строительного уровня. Расстояние между лезвиями должно быть немного меньше длины используемого цилиндра.

Металлический цилиндр вставьте в центральное, осевое отверстие винта, если конечно в конструкции винта оно предусмотрено. У нас, в Болгарии, стало уже как стандартное, центральное отверстие винта в 25мм. Цилиндр должен входить в отверстие достаточно туго (зазор должен быть минимальным).

Поставьте (осторожно) горизонтально цилиндр с винтом на лезвия. Выпустите винт из рук и смотрите. Если имеется разница в весе лопастей винта более одного грамма, то более тяжёлая лопасть будет опускать вниз, а лёгкая — подниматься вверх. Нужно утяжелить лёгкую лопасть.

Приступайте к выравниванию веса лопастей.

Имеется несколько способов.

Первый, самый простой — намотать липкую специальную ленту (скотч).

Второй — нанести дополнительный слой краски (лака). Для этого, необходимо точно знать какой краской (лаком), нитро или масляной, уже покрыт винт. Наносить необходимо после тщательной обработки поверхности мелкозернистой наждачной бумагой и обезжиривания.

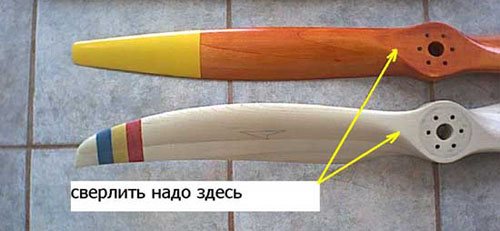

Третий — просверлить отверстие(ия) в лопасти винта и заполнить отверстие(ия) свинцовыми опилками или дробью с эпоксидным клеем. Рекомендуемые места высверливания показаны на прилагаемом фото.

Необходимо заметить, что вышеописанный способ подходит только для статической балансировки парамоторного винта. Если же, в результате повреждения, лопасти винта имеют существенную разницу в аэродинамических свойствах, то балансировка винта статическим способом не даст ожидаемого результата. Возможно, наиболее разумно будет приобрести новый винт.

Венелин Стайков, Болгария

venko.evrotur.net (Этот адрес электронной почты защищен от спам-ботов. У вас должен быть включен JavaScript для просмотра.)

Проверка винта

При выполнении работ с винтом (снятие, установка, регулировка) во избежание несанкционированного старта лодочного мотора, снимайте центральный провод со свечи зажигания, рычаг переключения скорости переведите в положение «нейтраль» N.

Никогда не удерживайте винт рукой. Используйте упор между антикавитационной пластиной и лопастями винта.

Проверки винта. • Проверьте лопасти винта на предмет трещин, коррозии, искривлений. • Проверьте вал винта на предмет повреждений. • Проверьте шплинт. • Проверьте вал на отсутствие намотанных водорослей и рыболовных сетей. • Проверьте сальник редуктора на предмет протечек масла.

Ремонт гребных винтов

При разъедании лопастей винтов до 10—15% площади их исправляют наплавкой. Наплавку стальных гребных винтов производят электросваркой, а наплавку чугунных гребных винтов — электросваркой с предварительным подогревом лопасти до 650—700° С (923—973 К) или газовой сваркой, также с подогревом. Наплавку бронзовых или латунных гребных винтов обычно осуществляют газовой сваркой. Хорошие результаты дает электросварка в среде аргона. Выкрашивание кромок лопастей исправляют наплавкой. Трещины в лопастях гребных винтов заваривают с предварительной разделкой.

Правку изогнутых лопастей стальных гребных винтов осуществляют механическим или гидравлическим способом с подогревом лопасти до 850—900°С (1123—1173 К). Надежным способом считается правка лопастей в специальном жестком кондукторе. После правки лопасти подвергают отжигу при температуре 850—950°С (1123—1223 К). Бронзовые и латунные гребные винты правят в холодном состоянии с применением гидравлических домкратов.

Если разъедание лопастей значительно или если лопасти обломаны, винты ремонтируют приваркой наделки взамен негодной части лопасти. При смятии шпоночного паза разделывают его на больший размер по ширине и пригоняют новую шпонку или грани шпоночного паза наплавляют и обрабатывают на чертежный размер. При сборке винтов со съемными лопастями необходимо обратить внимание на пригонку основания лопасти к ступице, а также на правильность затяжки и шплинтовки болтов. Устранив дефекты, пригоняют ступицу гребного винта по конусу гребного вала или по специальному калибру.

После ремонта винты подвергают балансировке. Статическая балансировка гребных винтов может осуществляться различными способами: на цилиндрической оправке и призмах (ножах), подобно статической балансировке диска ротора турбины; на цилиндрической оправке в центрах токарного станка; в горизонтальном положении на специальных балансировочных станках.

На рис. 134 показана схема балансировочного станка. На каленом шарике 2 с помощью конусной оправки 1 установлен гребной винт 3. Шарик расположен на вертикальном шпинделей.

Рис. 134. Схема станка для балансировки гребного винта.

В станке для шарика имеется гнездо. При вращении рукоятки 4 при помощи нажимного винта 5 и рычага 6 шпиндель 8 поднимает гребной винт над корпусом 7 стенда. При этом винт наклоняется в сторону более тяжелой лопасти. Уравновешивание винта достигается снятием или добавлением металла. Этот способ балансировки обеспечивает большую точность, чем балансировка на ножах, а также требует меньше времени и места. Динамическая балансировка производится в тех случаях, когда гребные винты работают с большой частотой вращения.

У гребных винтов регулируемого шага (ВРШ) наблюдается износ различных деталей механизмов силового цилиндра, поршневых колец, подшипников, золотников и их втулок, кулисных камней и резиновых уплотнителей. Может также иметь место загиб лопастей, обрыв центральных цапф и пальца дискового эксцентрика, износ корпуса масляного насоса и т. п.

Выработку цилиндра серводвигателя устраняют заливкой баббитом и расточкой на номинальный размер. Кольца поршня серводвигателя заменяют, золотниковые втулки развертывают на больший размер, золотники же изготовляют новые и притирают совместно с втулкой.

Лопастные шайбы винтов очищают от коррозии в местах соприкосновения с лопастями и с резиновыми уплотнениями и хромируют слоем 0,2 мм. Вновь изготовленные кулисные камни пришабривают по ползуну. Цапфы и дисковые эксцентрики в процессе ремонта пришабривают на краску к сопрягаемым деталям, а при большом износе заменяют. Лопасти правят в специальных постелях с нагревом до 400° С (673 К). При значительном повреждении кромок отрезают их и вместо них приваривают и обрабатывают новые. Ступицу с собранными лопастями балансируют статически.

Весьма трудоемкой операцией является окончательная доводка всей системы после ремонта и сборки. Обычно испытание ВРШ производится на стенде в такой последовательности: обкатка насосов, перекладка серводвигателя, проверка гидросистемы на герметичность, проверка продолжительности реверса.

После установки на место гребного вала с механизмом изменения шага (МИШ) и присоединения к нему трубопроводов окончательно проверяют систему на герметичность и регулировку времени разворота лопастей с переднего на задний ход.
