Моторная лодка «Радуга» – общая информация

Лодки марки «Радуга» представлены модельным рядом облегченных моторных судов, которые отличаются следующими характеристиками:

• размерами;
• массой корпуса;
• мощностью подвесного двигателя;

Лодка «Радуга»

• максимальной грузоподъемностью;
• количеством пассажиров;
• конструктивными особенностями;
• материалом, применяемым для изготовления;
• профилем глиссирующей поверхности.

Каждый вид судна, в зависимости от модификации, имеет различную высоту борта, замеренную на миделе, а также разную величину килеватости. Моторная лодка «Радуга» может использоваться для решения различных задач:

• спортивных соревнований;
• тренировок водномоторников;
• спортивных и туристических походов;
• прогулок с семьей и друзьями;
• буксировки воднолыжников;
• рыбалки.

Назначение плавательного средства зависит от модели и характеристик.

Моторная лодка Радуга-420

В качестве водоемов для эксплуатации судна используются:

• реки;
• озера и водохранилища;
• прибрежные участки морей.

Все модели характеризуются следующими достоинствами:

• повышенной скоростью движения;
• высокими гидродинамическими характеристиками;
• маневренностью, сочетающейся с курсовой устойчивостью;
• прочностью и надежностью.

Рассмотрим детально технические характеристики, конструктивные особенности и эксплуатационные свойства различных модификаций суден.

Каноэ Радуга-М. Лодки Мефодий.

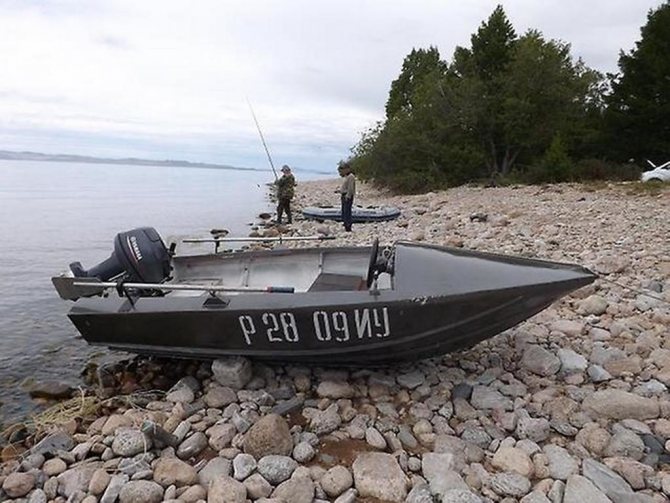

Лодка «Радуга 34» – технические характеристики

Эта модель представляет скоростной мореходный катер, предназначенный для спортивных соревнований, тренировок, буксировки, прогулок и плавания в различных водах.

Моторная лодка проект «Радуга 34»

Она отличается следующими характеристиками:

• длиной корпуса, составляющей 3400 мм;
• шириной, равной 1700 мм;
• высотой борта в наиболее широкой части судна – 1700 мм;
• массой, не превышающей 70 кг;
• мощностью подвесного мотора на уровне 20 л. с.;
• предельной скоростью до 60 км/ч.

Особенность этой модели, изготовленной из влагостойкой фанеры – высокие мореходные качества при использовании обычных подвесных двигателей. Учитывая небольшие габариты, этот вид судна относится к категории мини-моторок, и обладает рядом преимуществ:

• возможностью самостоятельной постройки. Чертежи лодки «Радуга» несложно найти в специализированных источниках. При необходимости можно обратиться к профессионалам, которые разработают рабочий проект лодки «Радуга» и помогут практическими рекомендациями;
• легкостью переноски для транспортировки на небольшом колесном лафете. Можно использовать колеса, закрепленные в транцевой части плавательного средства, а также прицепное дышло, которое обеспечивает связь лодочного прицепа с транспортным средством;
• отсутствием необходимости в специальном помещении для хранения спортивного катера. Благодаря небольшим размерам, судно легко размещается в любом закрытом от осадков помещении;

Теоретический чертеж и схема общего расположения мотолодки «Радуга-34»

• ремонтопригодностью. Легкое плавсредство с небольшими размерами несложно ремонтировать своими силами. При выполнении ремонтно-восстановительных мероприятий используйте чертежи лодки «Радуга», в которых содержатся все необходимые размеры и информация по применяемым материалам.

Судно легко отличить по внешнему виду. Обращают на себя внимание следующие моменты:

• килеватая конфигурация обводов;
• мореходный корпус с высокими бортами;
• продольные уступы-брызготбойники (реданы);
• увеличенный развал бортовой части;
• плоская поверхность кормовой зоны, называемая «лыжей».

Эти особенности конфигурации обеспечивают:

• хорошие скоростные показатели;
• отсутствие перегрузок динамического характера;
• безопасность при выполнении маневров.

Мотолодка «Радуга-34»
Необходимо дополнительно отметить удобство кокпита, оборудованного двумя удобными местами для отдыха. При необходимости, кокпит можно легко закрыть брезентовым тентом. Благодаря повышенным скоростным характеристикам и маневренности на спортивных соревнованиях неоднократно побеждала лодка «Радуга 34». Видео подтверждает отличные ходовые качества этой модели.

Моторная лодка по мотивам проекта «Радуги» / Игорь Седельников

Лодка строится из фанеры по технологии «скрепки и клей».

Отзыв о проекте с форума motolodka.ru

Размерения Радуги что на фото — 4,5м на 2,0 м. Вес — точно не замеряли, порядка 220-250. Технология постройки — сшей-склей (с вариациями на вольную тему )). ЛОдка строилась под мотор YAMAHA F 50DETL (всмысле высота транца проектировалась для него), он на ней и стоит. Мотор новый, отработал порядка 50 часов,максимальных оборотов пока не развивает, ни на пятнадцатом винте, ни на штатном тринадцатом, поэтому про максимальную скорость говорить пока рано. Но конечно мы не удержались :)), немного позанимались замерами ,под 15м винтом на оборотах 5000 по (штатному тахометру.Получилось так — два человека и 120 кг груз+бензин, максимальная скорость по течению 58,8 км/ч, против течения 52,4 км/ч. замеры проводились по GPS ETREX VISTA. Лодка устойчива в поворотах, и на полном газу, а на небольшой скорости хозяин лодки сравнивает управление ей с управлением гидроциклом… да если и визуально наблюдать — с одним человеком на борту лодка разворачивается практически на месте. Поведение на волне — понравилось, особено если сравнивать с Казанками и с Крымами. Однажды пришлось возвращаться с рыбалки в довольно приличную волну (река Лена), некоторые говорили — высота волны была до 1,5 м, но думаю если принять во внимание ощущения владельца Крыма, впервые в жизни оказавшегося на середине реки в такую погоду, и уменьшить высоту отдельных волн до 1-1,2м то это будет ближе к истине. Но волна была действительно неплохая, по крайней мере ребята с Казанкой с которыми мы ходили вместе, благоразумно решили на фарватер не вылазить, а ночевать ожидая пока ветер стихнет. Так вот, прошли всю дорогу на оборотах 4600-4800 (тоесть в крейсерском режиме)…лодка сухая, залетали только брызги от волн, срываемые ветром, что объясняется высоким достаточно бортом. Нормально вообщем отработала лодка тот шторм, хотя я, как строитель, первые пятнадцать минут все ждал момента, когда же она наконец от этих ударов развалится :). А потом как-то забыл про это, увлекли видимо эти прыжки по гребням :). Мотор вот только было жалко, когда лодка вместе с винтом вылетала в воздух…ну и свои задницы разумеется через секунду после этого

Статическая остойчивость — неплохая. На бортовой релинг становились вдвоем — кренится конечно, но незначительно. Ну и спиннинги бывало кидали втроем с одного борта, не очень о лодке вспоминая в этот момент

Лодка «Радуга 41» – основные параметры

Эта модификация катера превосходит предыдущую модель по габаритам, быстроте и комфортабельности. Рабочие характеристики судна:

• расстояние от носа до кормы, мм – 4100;
• ширина в наибольшем сечении, мм – 1980;
• размер борта по вертикали, мм – 780;
• сухая масса, кг – 110;
• предельный вес груза на борту, кг – 400;
• мощность лодочного мотора, л. с. – 25–50;
• материал, применяемый для изготовления – влагостойкая фанера.

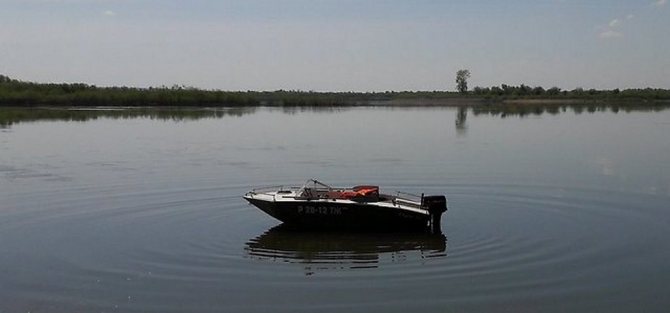

Мотолодка «Радуга 41»
При двух пассажирах на борту, запасе горючего до 150 л, а также дополнительном снаряжении для похода, судно обладает повышенными скоростными качествами. Любителей водного отдыха привлекают:

• повышенные гидродинамические характеристики;
• незначительная осадка нагруженного плавсредства.

Благодаря указанным достоинствам обеспечивается маневренность шлюпки и удобство эксплуатации в зоне мелководных акваторий.

Отличительные особенности корпуса:

• увеличенная ширина палубы в передней части катера;
• характерная форма изгиба днища от уровня бортов;
• увеличенный угол атаки благодаря плоскому участку в зоне пятого шпангоута.

Благодаря указанным моментам обеспечивается:

• эффективное отражение брызг;
• ускоренный выход в глиссирующий режим;
• маневрирование на высокой скорости;
• устойчивость во время движения.

Лодка «Радуга 41»
Скоростные характеристики зависят от количества подвесных моторов, а также их мощности:

• установка двух двигателей марки Нептун 23, оснащенных винтом с увеличенным шагом, позволяет катеру развить предельную скорость 60 км/ч;
• благодаря двум подвесным моторам Вихрь мощностью каждого по 20 л. с. и шагом гребного винта 36 см, достигается скорость 62–69 км/ч.

Увеличенная глубина кокпита, оборудованного ветровым стеклом, обеспечивает надежную защиту от встречного ветра и водяных струй. Рабочие характеристики позволяют выполнить разворот на полном ходу, обеспечив устойчивость плавсредства и безопасность пассажиров.
