Узел штык схема вязания. Узел штык, его варианты и способы вязания

Узлы − неотъемлемая часть морского, рыбацкого дела и туризма, со своей многовековой историей. Важно знать, как сделать надежную связку, чтобы не развязалась в ненужный момент. Чтобы связать прочный узел, важно сначала ознакомиться с главными принципами, техниками вязания. Сегодня мы рассмотрим «штыковые», и их применение.

Краткая справка:

• Узел – древний метод соединения одной или нескольких веревок, при помощи переплетения, а также связывания «корневого» и «ходового» концов каната, лески либо троса.
• Корневой конец – веревочная часть, зафиксированная неподвижно (Рисунок 1).
• Ходовой конец – незакрепленная веревочная часть, образовывающая узелок.

  Рисунок 1. Для понимания дальнейших вариантов вязки определимся где корневой и ходовой конец узла

По своему назначению, штыковые связки относятся к незатягивающимся, и чаще всего используются рыболовами, моряками, альпинистами.

Несмотря на элементарность исполнения, такие крепления достаточно крепки, выдерживают большую нагрузку, легко развязываются.

Рассмотрим самые популярные вариации:

1. Простой штык;
2. Простой полуштык;
3. Со шлагом;
4. Двойной и тройной;
5. С обносом;
6. Рыбацкий или якорный;
7. Мокрый полуштык;
8. Задвижной.

Простой полуштык

Является основой этого «семейства», но может применяться и самостоятельно. Начало своей истории простой полуштык берёт в Европе примерно 100 лет назад. Данный узел является самым простым из незатягивающихся, а следовательно — легко развязывающимся (когда это Вам нужно, конечно). Зачастую он служит завержающим элементом многих узлов в морском деле, то есть для страховки основного узла.

Как правильно вязать простой полуштык

Веревка охватывает опору, далее обводится кругом корневого конца троса, ходовой продевается в образовавшуюся петлю. Далее укрепляем свободный хвост бечевкой или любым контрольным узлом (Рисунок 2).

Рисунок 2. Схема вязания узла «простой полуштык»

Данный тип может применяться также для соединения двух канатов.

Простой штык

Надёжный вариант, который нетрудно запомнить, а также легко вязать, благодаря чему является одним из наиболее популярных в рыбацком деле. Часто он используется альпинистами при сооружении навесных переправ, поскольку просто завязывается и развязывается, когда канат находится под нагрузкой. Также используется для прикрепления троса к опоре, фиксации страховки, при буксировке автомобилей, погрузочных работах на кораблях.

Простой штык образуется при завязывании двух полуштыков. Важно верно выполнить второй, иначе связка затянется.

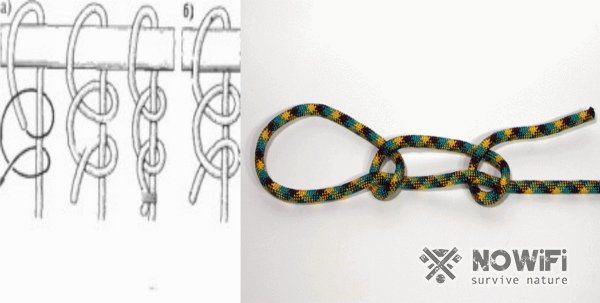

Рисунок 3. Схема узла «простой штык»

На рисунке 3 а) показано правильное расположение петель, образующих при сведении выбленочный узел.

Рисунок 3 б) – при сведении петель получился коровий узел, который затягивает петлю, является неправильным исполнением простого штыка.

Как завязать штык узел. Узел Штык – схема вязания с фото и видео

Содержание статьи (кликните, чтобы посмотреть)

Морское или рыбацкое дело просто не может обходиться без узлов. Опытный рыбак всегда сможет надежно объединить разные виды лески, привязать крючок или другие снасти.

Очень полезно знание различных узлов для тех, кто ходит рыбачить в море. Нужно знать, как завязать узел, чтобы он не развязался в неподходящий момент. Узлы «штык» позволяют создавать незатягивающуюся петлю, они очень просты в исполнении, но крепки и достаточно надежны.

Полезное об узлах

Узлом называют старинный способ соединения одной или нескольких веревок. Это происходит за счет переплетений и связывания «корневого» и «ходового» концов веревки, лески или каната.

Корневой конец – та часть троса, которая зафиксирована в неподвижном состоянии. Он представляет собой незакрепленную часть веревки, с помощью которой мы и получаем определенный узел.

Все узлы принято разделять на определенные группы по назначению. Узлы «штык» являются незатягивающимися. Чаще всего их используют в рыболовном и морском деле.

Статьи по теме (кликните, чтобы посмотреть)

Разновидности

Из узлов, которые не затягиваются, именно полуштык является наиболее простым в исполнении. Делают его так им образом: вокруг опоры обносят ходовой конец, затем его же оплетают вокруг коренного конца каната, в итоге ходовой конец нужно пропустить в петлю, которая только что образовалась. Завершают работу страховочным узлом, который вяжут ходовым концом.

Этот простой в исполнении узел способен выдержать сильную тягу. Он может переместиться к опоре, но никогда не затянется.

Этот узел получают, объединяя два полуштыка. В этом варианте число полуштыков не должно превышать 3 – этого будет достаточно, к тому же от большего их количества прочность узла выше не станет.

В данном случае использование страховочного узла является обязательным. Узлы «штык» считаются очень надежными. Они применяются, когда веревку нужно закрепить на опоре для сильной тяги (буксировка автомобиля или наведение навесной переправы).

Главным отличием этого узла от предыдущего является наличие второго шлага вокруг опоры. Наличие второго шлага сделает узел более надежным. В данном варианте также необходимо применение страховочного узла.

Якорный узел (рыбацкий штык)

Именно этот узел моряки называют самым надежным при креплении якоря к канату. Данный вариант схож с узлом «штык со шлагом», однако имеется одно существенное отличие. Веревку в “рыбацком штыке” протягивают также через второй дополнительный шлаг, который обхватывает опору. Даже при сильной тяге морской узел «штык рыбацкий» не стягивается и держит очень крепко.

Такое название получил неправильный (перевернутый) “штык”. Зачастую его применяют именно туристы.

Узел “штык”: как вязать

«Простой штык» – один из наиболее простых узлов, которые не затягиваются. Чтобы правильно его выполнить, необходимо, начиная сзади, обернуть ходовой конец каната вокруг объекта. Далее его нужно обернуть вокруг коренного конца один раз и продеть в получившуюся петлю. Рабочий конец необходимо еще раз пронести поверх коренного, обернуть его и вывести через вторую образовавшуюся петлю.

Даже если коренной конец веревки будет нагружен, узлы «штык» все равно не будут затягиваться. Их всегда можно развязать, не снимая нагрузку с коренного конца.

Как завязать “двойной штык”

Якорный узел (именно так еще называют “двойной штык”) – это яркий пример незатягивающихся узлов, который пользуется популярностью у моряков с давних времен, а все благодаря надежности.

Правильно его можно выполнить таким способом:

• ходовой конец протягивают в якорное кольцо сзади;
• через это кольцо в том же направлении ходовой конец веревки протягивают еще раз;
• далее этот конец пускают за коренным и протягивают через две только что образовавшихся петли;
• затем ходовой конец протягивают за коренным, а потом – перед ним, и направляют в петлю – таким образом получается полуштык;
• в итоге узел затягивают, а два конца каната стягивают и закрепляют бечевкой.

Штык со шлагом

Данный вариант отличается от простого тем, что вокруг опоры делается дополнительный (двойной) оборот, что увеличивает надежность связки, позволяет избежать перетирания. Применим чаще всего при креплении швартовых, но в случае, если корабль стоит длительное время.

Рисунок 4. Схема вязания узла «штык со шлагом» (1); фото узла «штык со шлагом» или двойной (2); фото тройного узла (3)

Штык со шлагом может называться еще и двойным, соответственно, тройной – это узел с двумя шлагами (Рисунок 4). Понятно, что для вязания тройного нужно сделать дополнительный сдвоенный оборот каната кругом опоры, как показано на картинке.

Мачтовый штык

Мачтовый штык представляет собой два узла «стремя»: один вяжется на опоре, второй — на коренном конце веревки. Собственно, как и было замечено ранее, стремя на коренном конце веревки вяжется двумя полуштыками и в простом штыке, и в некоторых других его вариантах.

Преимущество мачтового штыка перед простым опять же заключается в дополнительных шлагах (оборотах) веревки вокруг опоры, благодаря чему веревка медленнее перетирается. Кроме того, благодаря наброшенному на опору стремени, воздействие на полуштыки, завязанные на коренном конце веревки, будет меньше, чем в других рассмотренных ранее вариантах узла.

Если на конце связать контрольный узел, то мачтовый штык затянется и крепко обожмет опору, исключая скольжение веревки в любом из направлений. Но в этом случае развязать узел будет сложнее.

Если же ходовой конец веревки после формирования мачтового штыка привязать к коренному, то узел не затянется даже при очень больших нагрузках на веревку, и после ослабления веревки сможет быть легко развязан.

Мачтовый штык — это некое сочетания двойного штыка и стремени.

Существуют и другие узлы, в названии которых присутствует слово «штык», но которые сами по себе не являются «родственниками» простому штыку. К таким узлам относятся, например, задвижной штык и плоский штык. В рамках сегодняшней темы рассматривать их не будем.

Как видим, известно множество штыков, у каждого из которых есть свои достоинства и недостатки. Однако нет смысла запоминать все варианты: для туриста или человека, увлекающегося вопросами выживания в дикой природной среде, будет достаточно запомнить два-три узла из этой категории.

Лично я рекомендовал бы к запоминанию всего один вариант — штык с обносом. На основе этого узла при необходимости легко связать простой штык, а сам узор крепежа на опоре представляет собой основу для узла УИАА и узла Прусика, которые используются для спуска и подъема по веревке. Если знать и уметь вязать штык с обносом, будет проще запомнить и эти узлы.

Узнайте также:

• Узел Прусика, его область применения и правила вязания
• Все о булине — короле узлов
• Узел Заячьи Ушки, или Двойной проводник

Штык с обносом

Такая связка в несколько раз крепче относительно штыка с двумя шлагами. Преимуществом является отсутствие скольжения троса в месте закрепления, благодаря петлям, обхватывающим опору с обеих сторон от коренного конца (Рисунок 5). Также, благодаря этому, появляется преимущество при резком изменении натяжения и направлении тяги.

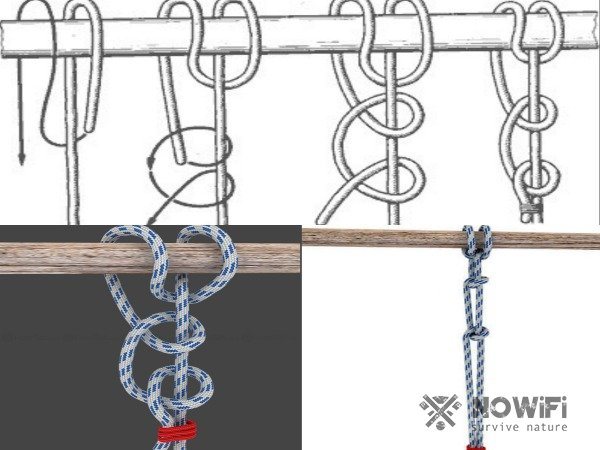

Рисунок 5. Схема вязки узла «штык с обносом»

Как правильно вязать узел штык с обносом

1. Делаем оборот веревки вокруг опоры с направлением сзади наперед.
2. Затем перебрасываем хвостовой через коренной, снова делаем оборот вокруг опоры, но уже спереди назад.
3. Вяжем два полуштыка, закрепляем окончания бечёвкой.

Простой штык с двумя шлагами

Фактически это тоже разновидность простого штыка. Отличие от простого штыка со шлагом — дополнительный третий шлаг. Он увеличивает прочность узла, если трос испытывает постоянное трение о кнехт или битенг. Применение этого узла для крепления троса к гаку — весьма надежный способ.

Штык с обносом

Если у простого штыка с двумя шлагами последние проходят сбоку от точки крепления коренного конца, то у этого узла они размещены по одному с каждой стороны. Это придает узлу большую симметрию, узел в случае изменения направления тяги меньше перемещается вдоль предмета, за который он завязан. Чтобы завязать штык с обносом, сначала нужно ходовым концом сделать один шлаг вокруг предмета, обнести его сзади коренного конца и еще раз сделать шлаг, но в другую сторону. После этого следует один или два полуштыка.

Рыбацкий штык

Один из наиболее ответственных случаев применения узла в морском деле — это привязывание якорного каната к якорю. За пять тысяч лет существования судоходства люди для этой цели не могли придумать более надежного узла, чем этот. Проверенный многовековым опытом морской практики, этот узел признан моряками всех стран как самый надежный для прикрепления каната к рыму или к скобе якоря. Рыбацкий штык (или якорный узел) в какой-то степени схож с простым штыком со шлагом. Отличается от него тем, что первый из двух полуштыков проходит дополнительно внутри шлага, обхватывающего предмет. Применяя этот узел для якоря, всегда необходимо прихватывать ходовой конец схваткой к коренному. В этом случае, даже при очень сильной тяге, рыбацкий штык не затягивается и надежно держит. Его можно смело применять во всех случаях при работе с тросами, когда они подвержены сильной тяге.

Мачтовый штык

Здесь оригинальная комбинация двух хороших узлов дает надежный и простой узел. Сначала вокруг предмета, к которому крепят трос, завязывают выбленочный узел и на коренном конце троса делают обычный штык, который, как известно, тоже представляет собой видоизмененный выбленочный узел. Чтобы мачтовый штык не получился затягивающимся, первый узел до конца не затягивают.

Обратный штык

При швартовке судов к пристаням и причалам нередко возникает ситуация, когда ходовой конец троса обнести вокруг пала или бревна очень трудно. Иной раз приходится буквально подлезать под причал, чтобы с носа шлюпки или катера продеть конец за бревно или рым. Применяя обратный штык, вы можете обнести трос вокруг нужного предмета один раз и при этом завязать узел с двумя шлагами вокруг предмета, к которому крепите швартов. Для этого ходовой конец троса нужно сложить на длине 2-3 метра вдвое и, петлей вперед пропустив его вокруг предмета, потянуть петлю на себя. Теперь ходовой конец троса нужно продеть в эту петлю, а за коренной конец выбрать слабину и закончить узел двумя полуштыками. Обратный штык удобен для применения в тех случаях, когда доступ к предмету, к которому хотят прикрепить трос, затруднен или неудобен для вязки узла, например к буксирному крюку и некоторых марок автомобилей.

Портовый узел

Задержать швартовный синтетический конец на парном кнехте — дело нехитрое. А как быть, если вместо парного кнехта в вашем распоряжении одинарный кнехт (или битенг), а на конце швартова нет огона? Для этой цели в морской практике сеть несколько оригинальных узлов. Объясним принцип одного из них, который можно отнести к числу незатягивающихся узлов. Сначала вокруг одинарного кнехта нужно сделать несколько шлагов ходовым концом швартовного троса. После этого сложить ходовой конец вдвое и в таком виде, петлей, пропустить его под натянутую коренную часть троса, повернуть петлю на 360 градусов и накинуть сверху на кнехт. Этот узел не скользит, надежно держит. Трос можно в любую минуту отдать, если даже швартов находится под сильным натяжением. Для этого нужно немного выбрать проходящий под коренным концом ходовой конец и увеличить петлю, после чего ее нетрудно будет скинуть с кнехта.

Буксирный штык

Этот узел используют для крепления троса на буксирном гаке или на битенге. Им можно задерживать или стравливать буксирный конец. Благодаря последовательному наложению на битенг нескольких шлагов троса буксирный конец можно травить с битенга, а при ослаблении натяжения буксира выбирать его снова в виде петель, накидываемых сверху на битенг.

Затягивающиеся узлы

Самозатягивающийся узел

Из всех примитивных узлов этот, пожалуй, самый оригинальный, что называется «проще не придумаешь». К коренной части троса этого узла можно приложить тягу, соразмерную прочности троса, и он будет надежно держать. Чем больше тяга, тем сильнее шлагом прижимается свободный ходовой конец, узел сам себя затягивает. Это, по существу, простейшая форма удавки. Применять этот узел следует с большой осторожностью. Всегда помните, что он надежен лишь тогда, когда завязан вокруг бревна и к коренному концу приложено постоянное усилие, Если это усилие будет прикладываться к тросу попеременно, как бы рывками, то ходовой конец может выскользнуть из-под коренного конца троса.

Рыбацкий штык

Такой вариант еще называют якорным, соответственно, применяется он для крепления каната к скобе якоря.

Это один из наиболее древних, надежных способов, которые используются до сих пор не только моряками, но также любителями порыбачить на лодке.

Он подобен штыку со шлагом, но есть небольшое отличие. Оно заключено в том, что первый полуштык должен проходить внутри шлага, охватывающего предмет (Рисунок 6).

Рисунок 6. Схема вязки узла «рыбацкий штык»

Как правильно вязать рыбацкий штык

1. Проденьте ходовой в якорное кольцо сзади;
2. Еще раз пропустите в кольцо в том же направлении;
3. Проведите ходовой за коренным, протяните сквозь образовавшиеся петли;
4. Проведите ходовой сначала «за», а потом «перед» коренным, далее направьте в петлю – образуется полуштык;
5. Затяните узел, стяните два веревочных конца, закрепите их бечевкой.

Разновидности

Из узлов, которые не затягиваются, именно полуштык является наиболее простым в исполнении. Делают его так им образом: вокруг опоры обносят ходовой конец, затем его же оплетают вокруг коренного конца каната, в итоге ходовой конец нужно пропустить в петлю, которая только что образовалась. Завершают работу страховочным узлом, который вяжут ходовым концом.

Этот простой в исполнении узел способен выдержать сильную тягу. Он может переместиться к опоре, но никогда не затянется.

Этот узел получают, объединяя два полуштыка. В этом варианте число полуштыков не должно превышать 3 – этого будет достаточно, к тому же от большего их количества прочность узла выше не станет.

В данном случае использование страховочного узла является обязательным. Узлы «штык» считаются очень надежными. Они применяются, когда веревку нужно закрепить на опоре для сильной тяги (буксировка автомобиля или наведение навесной переправы).

Главным отличием этого узла от предыдущего является наличие второго шлага вокруг опоры. Наличие второго шлага сделает узел более надежным. В данном варианте также необходимо применение страховочного узла.

Якорный узел (рыбацкий штык)

Именно этот узел моряки называют самым надежным при креплении якоря к канату. Данный вариант схож с узлом «штык со шлагом», однако имеется одно существенное отличие. Веревку в “рыбацком штыке” протягивают также через второй дополнительный шлаг, который обхватывает опору. Даже при сильной тяге морской узел «штык рыбацкий» не стягивается и держит очень крепко.

Это интересно: Как сделать скользящую петлю на леске

Такое название получил неправильный (перевернутый) “штык”. Зачастую его применяют именно туристы.

Мокрый полуштык

Часто бывает так, что развязать намокшую веревку становится непосильной задачей, потому их приходится в прямом смысле рубить. Чтобы избежать этого моряки придумали мокрый полуштык (Рисунок 7). Плюс этого варианта − он выдерживает сильнейшую тягу и рывки, но при этом легко развязывается даже намокнув.

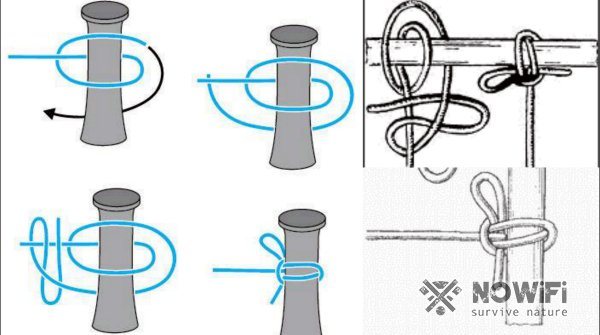

Рисунок 7. Схема узла «мокрый полуштык»

Как вяжется

1. Ходовым концом сделать полуштык кругом опоры.
2. Ходовой провести с другой стороны опоры и сделать еще полуштык в направлении, противоположном первому.
3. Ходовым сформировать небольшое «ушко» и, обведя его снизу вокруг корневого, завести между канатами первого и второго шлага.
4. Затянуть узел.

Как вязать штыковой узел. Что представляет собой узел рыбацкий штык?

Рыбацкий узел штык, или, по-другому, якорный узел — название говорит само за себя, используется для крепления каната к рыму или к скобе якоря.

За все время существования судоходного дела, а это не одна тысяча лет, не придуман более подходящий способ для крепления якоря. Этот вариант узла чем-то схож с простым штыком или простым штыком со шлагом.

Отличие его в том, что первый из полуштыков проходит внутри шлага, который обхватывает предмет.

Содержание

Разновидности

У любого рыбака любимое дело не обходится без узлов. Опытный рыбак всегда сумеет надёжно объединить в удочке несколько видов лески, привязать крепко крючок, блесну или другую снасть, зафиксировать все необходимое на леске.

С умом привязать садок под улов, чтобы тот не отвязался. Особенно полезно знание узлов тем, кто ходит рыбачить в море. Всегда необходимо владеть информацией о том, как правильно завязать узел, чтобы он не развязался в неподходящий момент.

Статья посвящена разновидностям узлов, которые найдут свое применение не только в указанных ситуациях. Каждый из узлов можно считать уникальным, так как может применяться где угодно.

Мы расскажем, что собой представляет узел, какой вид узла уместнее использовать в той или иной ситуации, а так же как правильно их вязать.

Узел – это старый способ соединения одной или более верёвок. Происходит оно с помощью связывания и переплетения «ходового» и «коренного» концов каната, веревки, лески.

Ходовым концом называется незакрепленная часть троса, которой мы образовываем узел. Коренной конец представляет собой вторую часть троса, зафиксированную в неподвижном состоянии.

Все существующие узлы разделены на группы по их назначению. В нашем рассказе речь пойдёт о незатягивающихся узлах, широко используемых в морском и даже рыболовном деле.

Штык с обносом

Штык с обносом — узел, который в несколько раз крепче по сравнению с обычным штыком с двумя шлагами. Его отличие заключается в отсутствие скольжения троса по объекту, за которым закреплен узел, и поэтому крепёж концов на этом узле необязателен.

Отсутствие скольжения даёт преимущества при резком изменении направления тяги.

Неплохо подойдет, чтобы надежно привязать садок к неподвижному объекту и даже если в воде присутствует течение, садок не развяжется и вода не заберет ваш улов.

Как правильно вязать узел штык с обносом

• Сделайте оборот ходового конца вокруг предмета, направление: сзади наперед;
• Протяните ходовой конец за коренным и сделайте оборот предмета теперь спереди назад;
• Далее заведите ходовой конец над коренным, после чего выведите его за коренной и протяните в образовавшуюся петлю – у вас образуется один полуштык;
• Повторите действия, чтобы сделать еще один полуштык;
• Закрепите концы друг с другом бечевкой, затяните узел.

Простой штык

Этот узел получают, объединяя два полуштыка. В этом варианте число полуштыков не должно превышать 3 – этого будет достаточно, к тому же от большего их количества прочность узла выше не станет.

В данном случае использование страховочного узла является обязательным. Узлы «штык» считаются очень надежными. Они применяются, когда веревку нужно закрепить на опоре для сильной тяги (буксировка автомобиля или наведение навесной переправы).
